Modifier la visibilité des calques ou des classes à l’aide de l’outil VisibilitéModifier la visibilité des calques ou des classes à l’aide de l’outil Visibilité|
Outil |
Trousse |
Raccourci |
|
Visibilité
|
Outils de base |
V |
Utilisez l’outil Visibilité pour modifier la visibilité de la classe ou du calque de l’objet sur lequel vous avez cliqué dans le dessin ou les viewports.
Vous pouvez également utiliser les Colonnes Visibilité pour modifier la visibilité d’une ou plusieurs classes/calques sélectionnés dans la liste des classes/calques du dessin.
Pour modifier la visibilité de la classe ou du calque de l’objet sur lequel vous cliquez:
1. Sélectionnez l’outil.
2. Sélectionnez le mode Visibilité de la classe ou Visibilité du calque et indiquez ensuite si vous souhaitez rendre le calque ou la classeVisible, Masqué(e) ou Grisé(e).

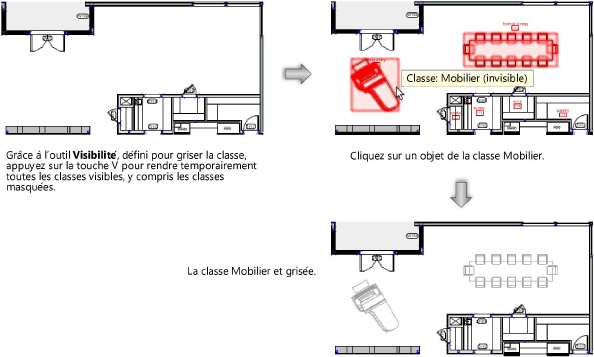

3. Si la classe ou le calque dont vous souhaitez adapter la visibilité n’est pas visible, vérifiez que l’option Uniquement active est cochée dans les options des calques et des classes. Une fois l’outil Visibilité activée, appuyez sur la touche V (par défaut) et gardez-la enfoncée pour que les objets de tous les calques (sélectionnez le mode Calques) et de toutes les classes (sélectionnez le mode Classes) soient visibles. Si le curseur se trouve sur un viewport, toutes les classes et calques du viewport deviennent visibles.
Si vous avez sélectionné le mode Classes et que le curseur se trouve sur un calque ou un viewport qui reprend la visibilité des classes définies dans le document, toutes les classes du document deviennent visibles (y compris les classes du viewport).
4. Placez le curseur sur l'objet dont vous voulez adapter la visibilité. Tous les objets appartenant à la même classe ou au même calque vont s'illuminer. De plus, un message vous indique le nom de la classe ou du calque modifié(e) ainsi que sa visibilité actuelle. Si l’objet se trouve dans un viewport, le message vous montre également le nom du viewport concerné par la modification.
Si vous avez sélectionné le mode Classes et que l’objet se trouve dans un viewport de calque de dessin qui reprend la visibilité des classes du dessin, le message n’affichera pas le nom du viewport. Cela vous indique que, si vous cliquez sur l’objet, la visibilité de la classe de l’objet changera pour le document (et pas pour le viewport) - y compris pour les objets qui appartiennent à cette classe mais ne se trouvent pas dans le viewport.
5. Cliquez sur l’objet pour modifier la visibilité de sa classe ou de son calque.
La classe ou le calque de l’objet devient visible, masqué(e) ou grisé(e) et la Barre des messages vous montre le changement effectué. La palette Explorateur (module d'extension Vectorworks requis) met à jour la visibilité des classes ou calques. Sur un calque, les changements de visibilité pour les classes redessinent tout le dessin. Les modifications apportées à la visibilité des calques redessinent le calque.
Lorsque vous utilisez l’outil Visibilité pour modifier la visibilité d’une classe ou d’un calque, différents facteurs peuvent entraver le bon déroulement des modifications.
● Les options des classes et des calques contrôlent les visibilité des objets sur les calques et classes inactifs. Par exemple, si vous avez choisi de griser les objets des calques inactifs, les objets grisés ne deviennent pas complètement visibles lorsque vous cliquez dessus avec l’outil Visibilité. (Voir Définir la visibilité globale à l’aide des commandes Paramètres classes et Paramètres calques.) Dans ce cas de figure, un message d’alerte apparaît.
● L’outil Visibilité ne peut pas masquer ou griser la classe active ou le calque actif directement, vu que la classe active ou le calque actif est toujours défini(e) comme Visible. Dans ce cas de figure, un message d’alerte apparaît.
● L’objet contenant (comme un symbole ou un groupe) et ses composants peuvent appartenir à différentes classes dont la visibilité peut être différente. Par exemple, si les classes des objets individuels constituant le symbole sont masquées ou grisées, elles ne deviendront pas visible si vous rendez la classe du symbole visible.
● Dans un viewport, les modifications apportées à la visibilité d’une classe ou d’un calque apparaissent directement si vous avez sélectionné comme mode de rendu pour le viewport Filaire, Sketch ou OpenGL. Pour les autres modes de rendu, vous devez d’abord actualiser le viewport pour voir les modifications. Dans ce cas de figure, un message d’alerte apparaît.
● Si un viewport de calque de dessin (module d’extension Vectorworks requis) est intégré dans un autre viewport, plusieurs facteurs peuvent influencer le fonctionnement de l’outil Visibilité. Voir Action de l’outil Visibilité dans des viewports intégrés pour plus d'informations.
~~~~~~~~~~~~~~~~~~~~~~~~~
