Contrainte concentrique

Plusieurs outils de contrainte géométrique se trouvent au même endroit dans le programme. Cliquez et gardez le bouton de la souris enfoncé un moment sur l’outil visible pour ouvrir la liste de Sous-outils et sélectionner l’outil désiré.

La contrainte concentrique force deux cercles ou arcs à partager le même centre. Lorsque vous déplacez un objet, l'objet lié suivra automatiquement. Il n'est pas nécessaire que les deux objets soient concentriques avant l'application de cette contrainte. Le premier objet s'alignera au centre du deuxième objet.

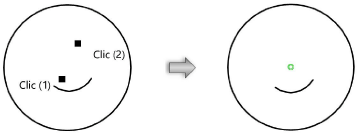

Pour créer une contrainte concentrique entre deux cercles ou deux arcs:

1.      Sélectionnez l’outil.

2.      Cliquez sur le premier cercle ou arc.

3.      Cliquez sur l’objet auquel vous souhaitez appliquer la contrainte.

La contrainte apparaît autour du centre des deux objets.
