L’outil Connexion se trouve dans la trousse Schémas.
L’outil Connexion dessine des connexions de circuit entre les prises. Les circuits suivent une trajectoire logique entre la sortie et l’entrée. Une fois qu’un circuit relie deux prises, il conserve la connexion entre ces prises. Si les périphériques sont déplacés, les circuits sont mis à jour.

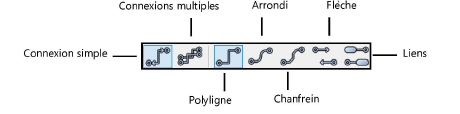

Les modes suivants sont disponibles:
Mode |
Description |
Connexion simple |
Sélectionnez ce mode pour connecter une prise de sortie ou d’entrée/sortie à une prise d’entrée ou d’entrée/sortie. |
Connexions multiples |
Sélectionnez ce mode pour connecter plusieurs prises de sortie ou d’entrée/sortie à des prises d’entrée ou d’entrée/sortie avec le même signal. |
Polyligne |
Sélectionnez ce mode pour dessiner le circuit comme une polyligne avec des sommets angulaires. Cliquez en dessinant pour créer des sommets et faites passer le circuit autour d’autres d’objets du dessin si nécessaire. |
Arrondi |
Sélectionnez ce mode pour dessiner le circuit avec des sommets arrondis (utilisés en général pour distinguer les circuits multiples). |
Chanfrein |
Sélectionnez ce mode pour dessiner le circuit avec des sommets chanfreinés. |
Flèche |
Sélectionnez ce mode pour dessiner un circuit avec des flèches. Sur la prise de sortie, la flèche indique la direction du signal. La prise d’entrée vous montre une « flèche inversée ». Ceci est utile dans le cas où un circuit polylinéaire serait trop complexe ou croiserait trop de lignes ou pour connecter des périphériques sur d’autres calques. |
Liens |
Sélectionnez ce mode pour dessiner un circuit qui connecte les périphériques entre deux fichiers Vectorworks. |
~~~~~~~~~~~~~~~~~~~~~~~~~
