Placer des racks

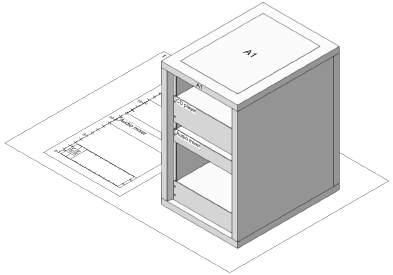

Vous pouvez créer aussi bien des racks 2D que des racks 3D. La version 2D représente la face avant d’un rack. La version 3D montre un rack 2D existant associé dans les vues 3D. La version 2D et la version 3D sont placés sur des calques différents qui montrent le rack automatiquement dans la vue adéquate.

Un rack 3D peut également éventuellement représenter une vue 3D générique seule d’un rack ou d’une console pour un dessin conceptuel.

Les cadres et les équipements placés dans un rack sont associés à ce rack au niveau de l’affichage, de l’identification et dans les tableaux. Ils se déplacent également avec le rack.

1. Assurez-vous que le calque « Rack Elevation » est actif lorsque vous placez des racks 2D, et que le calque « Rack 3D Layout » est actif lorsque vous placez des racks 3D. Ces calques sont coordonnés avec les vues définies pour les calques et les viewports sur les planches de présentation afin que l’affichage obtenu soit correct.

3. Cliquez pour placer le rack. La première fois que vous utilisez l’outil dans un fichier, une boîte de dialogue des propriétés s’ouvre. Définissez les propriétés par défaut. Les propriétés peuvent être éditées dans la palette Info Objet.

Pour associer un rack 2D à un rack 3D, sélectionnez le rack 2D existant dans la liste ID rack. Le rack 3D vous monte un modèle du rack 2D. L’association est conservée jusqu’à ce que le rack 2D soit supprimé.

Paramètre	Description
Général
ID rack	Saisissez un identifiant pour le rack 2D. L’équipement et les cadres placés dans le rack reçoivent cet identifiant en lecture seule comme indication de leur emplacement. Pour un rack 3D, sélectionnez le rack 2D existant que vous souhaitez voir apparaître en 3D ou sélectionnez pour créer un rack ou une console 3D générique qui n’est pas associé avec un rack 3D.
Style de rack (3D uniquement)	Sélectionnez un style de rack ou de console pour le rack 3D.
Physique (2D uniquement)
Hauteur	Sélectionnez une hauteur standard pour le rack.
Largeur/Profondeur	Saisissez les dimensions du rack dans les unités du document.
Consommation de courant	Indiquez la puissance nécessaire pour le rack et l’équipement qu’il contient.
Poids du rack	Saisissez le poids du rack uniquement.
Poids total	Indiquez le poids total du rack et de l’équipement qu’il contient.
Configuration
Ouverture rack (2D uniquement)	Sélectionnez une largeur d’ouverture standard pour le rack (l’équipement ne peut pas être plus large que cette valeur afin de pouvoir rentrer dans l’ouverture du rack).
Pente console (3D uniquement)	Pour un rack de type console, saisissez la valeur de la pente en degrés.
Épaisseur panneau (3D uniquement)	Saisissez l’épaisseur pour modéliser le plaquage autour du panneau.
Emplacement (2D uniquement)
ID pièce	Vous voyez apparaître ici l’identifiant de la pièce si le rack apparaît dans une pièce.
Affichage (3D uniquement)	Sélectionnez les parties du rack à dessiner en 3D. Si vous choisissez de dessiner plusieurs parties, le dessin sera plus réaliste mais prendra plus de temps. Les options Afficher la puissance et Afficher le poids font apparaître des valeurs pour un rack 2D associé.
