Mode
Outil
Configuration: Trousse
Raccourci
Entre 2 objets
Cotation angulaire
● Standard, Architecte: Indications
● Paysage, Spotlight: Outils de base et Indications
. (point)
|
Mode |
Outil |
Configuration: Trousse |
Raccourci |
|
Entre 2 objets
|
Cotation angulaire
|
● Standard, Architecte: Indications ● Paysage, Spotlight: Outils de base et Indications |
. (point) |

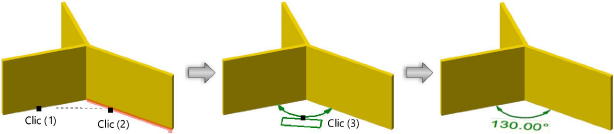

Pour coter l’angle entre les arêtes ou les faces de deux objets:
1. Sélectionnez l’outil et le mode que vous souhaitez utiliser et ensuite une Norme de cotation active.
2. Cliquez sur l’arête ou la face du premier objet.
Une ligne d’aperçu apparaît.
3. Cliquez sur l’arête ou la face du deuxième objet.
Un aperçu de la cotation angulaire apparaît.
Pour sélectionner un autre angle - par exemple, pour l’espacer dans l’autre direction- déplacez le curseur jusqu’à ce que l’aperçu vous montre l’angle souhaité.
4. Cliquez une troisième fois pour définir le rayon de la cotation.
~~~~~~~~~~~~~~~~~~~~~~~~~
