Éditer la géométrie d’un plancher à l’aide de modificateurs 3D

Un plancher peut être édité par une forme 3D comme une extrusion, une extrusion conique, une extrusion suivant un parcours, une circonvolution, un volume ou un maillage fermé. Cela vous permet de transformer un plancher en lui ajoutant un seuil, une poutre ou un système d’écoulement par exemple. La limite du modificateur peut être définie par sa forme ou par le périmètre du plancher.

Créez une section de volume à partir d’une pente comme décrit dans Créer une section de volume à partir de pentes et utilisez le volume final comme modificateur 3D.

Ajouter un objet 3D à un plancher

Pour ajouter une forme 3D à un plancher:

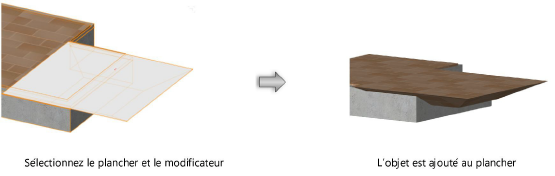

1.      Sélectionnez le plancher ainsi que l’objet que vous souhaitez lui ajouter.

2.      Sélectionnez la commande.

La boîte de dialogue « Ajouter l’objet au plancher » s’ouvre.

Cliquez pour afficher/masquer les champs.

Retrancher un objet 3D d’un plancher

Pour retrancher un objet 3D du plancher:

1.      Sélectionnez le plancher ainsi que l’objet que vous souhaitez lui ajouter.

2.      Sélectionnez la commande.

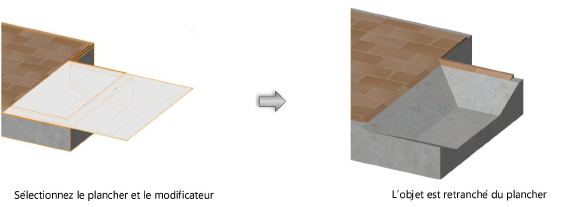

L’objet 3D coupe les composants à l’endroit où il les recouvre.

~~~~~~~~~~~~~~~~~~~~~~~~~
