Définir l’apparence des objets individuels 3D dans des viewports de coupe

Vous pouvez modifier le plan de coupe, l’apparence et les attributs par défaut d’objets 3D individuels dans un viewport de coupe spécifique. Pour ce faire, sélectionnez l’objet dans le mode d’édition des objets dans la vue active du viewport. Ces préférences s’appliquent uniquement aux objets sélectionnés comme ils apparaissent dans le viewport actif et n’affectent pas l’apparence du modèle lui-même ou d’autres viewports dans le dessin.

Pour définir l’apparence d’un objet 3D individuel dans un viewport de coupe:

1. Cliquez sur le bouton droit de la souris sur le viewport de coupe et sélectionnez Éditer les objets dans la coupe dans le menu contextuel.

2. Dans le mode d’édition, sélectionnez un ou plusieurs objets 3D à éditer pour leur attribuer les mêmes paramètres de plan de coupe et de rendu.

Si les objets sous ou derrière le plan de coupe n’apparaissent pas selon les préférences du viewport actif, utilisez le Sélection Rayon X pour voir apparaître les objets masqués si vous éditez les objets directement dans le viewport. Le mode de sélection Rayon X ne vous permet pas de visualiser des objets devant ou au-dessus du plan de coupe.

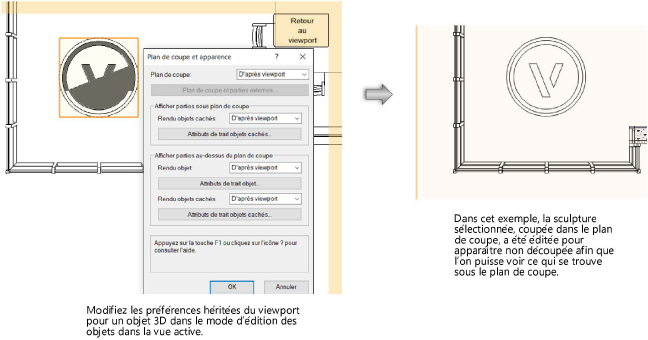

3. Cliquez sur Plan de coupe et apparence dans la palette Info Objet et définissez les paramètres dans la boîte de dialogue « Plan de coupe et apparence ».

Champ	Description
Plan de coupe	Sélectionnez la méthode de contrôle du plan de coupe pour les objets sélectionnés suivants: ● D’après objet: sélectionnez cette option pour que l’objet apparaisse selon l’option relative au Plan de coupe horizontale/verticale sélectionnée pour le symbole/l’objet paramétrique/le style (voir Créer un symbole et Définir l’apparence des objets paramétriques au niveau du plan de coupe). Si l’option sélectionnée est identique pour tous les objets sélectionnés, elle apparaît entre parenthèses. ● D’après viewport: sélectionnez cette option pour que l’apparence des objets soit définie par les options du viewport actif. ● Sur mesure: sélectionnez cette option pour rendre le bouton Plan de coupe et parties externes disponible et définir les préférences sur mesure des objets sélectionnés (disponible uniquement pour les viewports de coupe horizontale). ● Non découpé sous/derrière plan de coupe: sélectionnez ces options pour que les objets sélectionnés apparaissent non découpés comme s’ils se trouvaient sous/derrière le plan de coupe. ● Non découpé au-dessus/devant plan de coupe: sélectionnez ces options pour que les objets sélectionnés apparaissent comme s’ils se trouvaient devant/au-dessus du plan de coupe.
Plan de coupe et parties externes (viewports de coupe horizontale uniquement)	Cliquez pour ouvrir la boîte de dialogue « Éditer plan de coupe et parties externes » (voir Définir les plans de coupe et parties externes d’un viewport de coupe horizontale).
Parties derrière/sous/devant/au-dessus du plan de coupe	Si vous avez choisi de voir apparaître dans le viewport les objets devant/derrière ou sous/au-dessus du plan de coupe, sélectionnez cette option pour faire apparaître les objets sélectionnés et définir leur apparence.
Rendu des objets (cachés)	Sélectionnez la méthode de contrôle de l’apparence des objets sélectionnés. ● Sélectionnez D'après viewport pour utiliser l’apparence des objets comme définie dans le viewport. ● Sélectionnez Sans pour exclure les objets de la vue. ● Sélectionnez Lignes visibles uniquement/Lignes cachées en pointillé pour définir les attributs de trait des objets.
Attributs de trait objets/objets cachés	Cliquez pour ouvrir la boîte de dialogue « Rendu objets (cachés) » et définir les attributs de trait pour les objets sélectionnés (voir Apparence et attributs de trait des objets (cachés) dans les viewports de coupe).
