Gedwongen gemeenschappelijk middelpunt

Merk op: meerdere gereedschappen voor geometrische restricties bevinden zich op dezelfde locatie in de set Aanduidingen. Klik op het zichtbare gereedschap en houd de muisknop wat langer ingedrukt om de onderliggende gereedschappen te laten verschijnen (zie Subsets).

De restrictie Gedwongen gemeenschappelijk middelpunt dwingt twee cirkels of bogen om hetzelfde middelpunt te delen. Wanneer u één van de twee objecten verplaatst, zal het andere automatisch volgen. Als de objecten niet concentrisch zijn op het moment dat u de constrictie oplegt, zal het eerste object rond het middelpunt van het tweede object geplaatst worden.

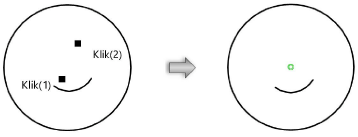

Om twee cirkels of bogen concentrisch te houden:

1.      Activeer het gereedschap.

2.      Klik op de eerste cirkel of boog.

3.      Klik op een lijnsegment of op de rand van een object.

Een groen restrictieteken wordt rond het middelpunt geplaatst.
