Objecten importeren vanuit BIMobject

BIM-objecten zijn objecten deel uitmaken van een bouwwerkinformatiemodel en waaraan bepaalde bouwgegevens gekoppeld zijn. Deze inhoud, die zowel architecturale objecten als meubilair omvat, wordt beschikbaar gesteld door BIMobject Corporation, een uitwisselingscentrum voor architecten en andere professionele ontwerpers. Met het gereedschap BIMobject kunt u objecten uit productcatalogi van fabrikanten opzoeken en downloaden, productinformatie verkrijgen en bijwerken, en uitgebreide gegevenssets koppelen. Het gebruik van deze functie past bovendien perfect binnen een BIM-workflow en stelt u in staat om BIM-conforme modellen te creëren zonder bijkomende zorgen over het beheren en bijwerken van de gekoppelde gegevens.

BIM-objecten worden gedownload als symbooldefinities die een zwart symbool bevatten (met de bewerkbare gedeeltes van het object) en voorzien zijn van de aan het object gekoppelde gegevens. Voeg een BIM-object in door de symbooldefinitie in de tekening te plaatsen. Het 2D- of 3D-gedeelte van het object bewerkt u door middel van het zwarte symbool. Het BIM-object wordt bewaard op de locatie opgegeven in de BIMobject gebruikersinstellingen. Bewerk symbooldefinities zoals beschreven in Symbooldefinities bewerken of De objectbewerkmodus.

Voor u gebruik kunt maken van de BIMobject-functies in Vectorworks dient u zich te registreren op de BIMobject website. Zodra u de BIMobject-functionaliteit opstart, wordt een BIMobject-browservenster geopend waarin u kunt inloggen.

U heeft toegang tot internet nodig om het gereedschap BIMobject te kunnen gebruiken.

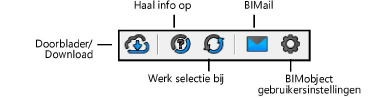

Als u BIMobject selecteert, verschijnen volgende tekenmethodes in de Methodebalk.

Wanneer u een bestand opent met BIM-objecten die met een oudere versie van Vectorworks (ouder dan 2018) werden gecreëerd, wordt het dialoogvenster ‘BIM-objecten bijwerken’ geopend. Bepaal wat er moet gebeuren met oudere versies van de BIM-objecten.

Veld	Omschrijving
De symbooldefinities van BIM-objecten bijwerken	Kies deze optie om de symbooldefinities van alle BIM-objecten bij te werken door de primitief 2D-/3D-gedeeltes in geneste zwarte symbolen te plaatsen.
BIM-objecten in de tekening bijwerken volgens hun symbooldefinities	Kies deze optie om naast alle symbooldefinities ook alle ingevoegde BIM-objecten bij te werken. Let op: wijzigingen aan individuele exemplaren in de tekening zullen verloren gaan.
BIM-objecten later bijwerken	Kies deze optie als u de BIM-objecten op een later tijdstip wilt bijwerken.
BIM-objecten nooit bijwerken	Kies deze optie als u de BIM-objecten in dit document niet wenst bij te werken.

Methode	Omschrijving
Blader/Download	Hiermee kunt u producten van fabrikanten bekijken en de inhoud naar het huidige bestand of naar een opgegeven map downloaden. Plaats het gedownloade object vervolgens in uw tekening.
Haal info op	Gebruik deze methode om de productinformatie van het geselecteerde BIM-object op te halen. (Deze informatie is afkomstig van de fabrikant.)
Werk selectie bij	Hiermee werkt u alle geselecteerde BIM-objecten bij volgens de meest recente productgegevens van de fabrikant.
BIMail	Hiermee opent u het BIMail-venster. Via deze interface kunnen fabrikanten ontwerpers op de hoogte houden van nieuwigheden, aanpassingen en de eventuele stopzetting van bestaande producten.
BIMobject gebruikersinstellingen	Op deze manier opent u het dialoogvenster ‘BIMobject gebruikersinstellingen’. Hier kunt u de standaardlocatie opgeven voor de BIMobject-inhoud die u downloadt.
