Rijcurve

Gebruik het gereedschap Rijcurve om de route van een bepaald voertuig, eventueel met aanhangwagen, in de tekening aan te geven door middel van een polylijn. Vectorworks berekent aan de hand van de ingestelde waarden of het gekozen voertuig de bochten al dan niet kan nemen.

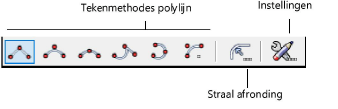

Als u Rijcurve selecteert, verschijnen volgende tekenmethodes in de Methodebalk:

2. Klik op de knop Instellingen in de Methodebalk om de standaarwaarden voor het gereedschap te bepalen.

De eerste keer dat u het gereedschap Rijcurve in een document gebruikt, wordt het instellingenvenster automatisch geopend nadat u de vorm van de curve heeft getekend.

Veld	Omschrijving
Voertuig type	Kies het gewenste type voertuig. Selecteer een type uit de keuzelijst of selecteer de optie ‘Op maat’ om zelf de Breedte, Overhang vooraan, Overhang achteraan en Afstand achterzijde - trekhaak op te geven, alsook de waarden voor de Assen.
Voertuig op maat
Breedte	Dit is de breedte van het voertuig (geef zelf een waarde op voor een voertuig op maat).
Overhang vooraan	Dit is de overhang van de neus ten opzichte van de vooras van het voertuig (geef zelf een waarde op voor een voertuig op maat).
Overhang achteraan	Dit is de overhang aan de achterzijde van het voertuig (geef zelf een waarde op voor een voertuig op maat).
Afstand achterzijde - trekhaak	Dit is de afstand tussen de achterzijde van het voertuig en de trekhaak
Assen
Spoorbreedte	Dit is de afstand tussen de wielen van eenzelfde as (geef zelf een waarde op voor een voertuig op maat).
Afstand assen	Dit de afstand op tussen de voorste en achterste as (geef zelf een waarde op voor een voertuig op maat).
Maximale hoek	Dit is de maximale wielhoek op (geef zelf een waarde op voor een voertuig op maat). Vectorworks gebruikt deze waarde om de Draaicirkel van het voertuig af te leiden.
Interval	Gebruik de parameters Berekening en Tekening factor om het interval van de opeenvolgende figuren te berekenen die de beweging van het voertuig voorstellen langs de getekende route.
Draaicirkel	Dit is de draaicirkel van het voertuig. Deze waarde leidt Vectorworks af van de Maximale hoek.
Aanhangwagen type	Kies het gewenste type aanhangwagen. Selecteer een type uit de keuzelijst of selecteer de optie ‘Op maat’ om zelf Breedte, Lengte en Afstand trekhaak - as / laadvolume op te geven.
Breedte	Geef de breedte op van de aanhangwagen (voor een aanhangwagen op maat).
lengte	Geef de lengte op van de aanhangwagen (voor een aanhangwagen op maat).
Afstand trekhaak - as	Geef de afstand op tussen de achterste as van het voertuig en de trekhaak (voor een aanhangwagen op maat).
Afstand trekhaak - laadvolume	Geef de afstand op tussen de trekhaak en het laadvolume (voor een aanhangwagen op maat).

4. Teken de curve die het voertuig moet volgen: klik in de tekening om het beginpunt vast te leggen en klik daarna om elk volgend segment te bepalen. Dubbelklik om de curve te voltooien.

Vectorworks corrigeert de polylijn met de correcte draaicirkels. De plaats die het voertuig inneemt wordt weergegeven door opeenvolgende groene rechthoeken. De aanhangwagen wordt voorgesteld door opeenvolgende oranje rechthoeken. De bochten die het voertuig niet kan nemen, worden in het rood aangeduid op de curve, met vermelding van de straal.

Nadat u een rijcurve in de tekening heeft geplaatst, kunt u de instellingen ervan wijzigen via het Infopalet. Daar vindt u dezelfde parameters als in de tabel hierboven, alsook enkele extra parameters voor het bewerken van de polylijn die aan de basis van de rijcurve ligt. U kunt de route van het voertuig ook rechtstreeks in de tekening aanpassen door te dubbelklikken op de rijcurve en de controlepunten te verslepen. Of: activeer het gereedschap Vervorm object en pas de vorm van de rijcurve aan (zie Objecten vervormen).

Methode	Omschrijving
Tekenmethodes polylijn	Selecteer de tekenmethode die u wilt gebruiken om de vorm van de rijcurve te bepalen. Zie Polylijnen tekenen voor meer informatie over het creëren van polylijnen.
Straal afronding	Klik op deze knop om de straal van de afronding aan te passen.
Instellingen	Klik hier om de standaardwaarden voor het gereedschap in te stellen.
