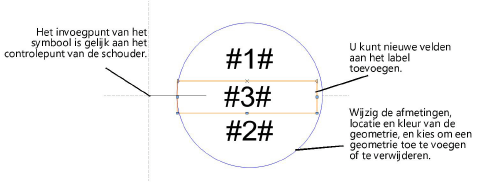

Tag/label symbolen bewerkenTag/label symbolen bewerkenDe labels die u in de tekening gebruikt zijn 2D-symbolen. U vindt ze terug in de Tag/label symbolenmap in het Hulpbronnenbeheer. Bewerk de 2D-component van het symbool zoals beschreven in Symbooldefinities bewerken. Het invoegpunt van het symbool is tegelijkertijd het schouderknikpunt van het label.
Tijdens het bewerken van een object kunt u:
● via het Kenmerkenpalet de geometrie of tekstkleur wijzigen,
● de lettergrootte en/of de grootte van het tekstveld aanpassen,
● een tekststijl voor de labels instellen,
● tekst of geometrieën verwijderen of verplaatsen,
● geometrieën of tekstvelden aan het label toevoegen. Nieuwe velden moeten een nummer bevatten, alsook een # aan elke kant. Nadat u het symbool bewerkt heeft, dient u het type waarde voor het nieuwe veld op te geven in het dialoogvenster Bewerk tag/label. Bewaar deze instelling door op de knop Bewaar als standaard te drukken.
~~~~~~~~~~~~~~~~~~~~~~~~~
