De relatiescore berekenen

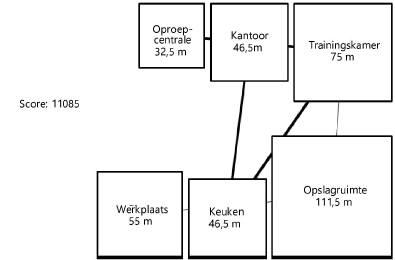

De relatiescore is een numerieke waarde die de efficiëntie van de indeling van de ruimtes illustreert. De waarde van de score is de som van het product van de verbindingslengte en de sterkte van de verbinding van alle verbindingen in het bestand. Hoe lager de score, hoe efficiënter de lay-out.

Om een relatiescore in te voegen:

1.      Activeer het gereedschap.

2.      Klik in het document om de plaats van het object op te geven.

3.      Klik nogmaals om de rotatie in te stellen.

Als u ruimtes of ruimterelaties verwijdert, wordt de waarde voor de relatiescore niet automatisch aangepast. U laat de relatiescore herberekenen door één van de relatiescores in het document een beetje te verplaatsen.

~~~~~~~~~~~~~~~~~~~~~~~~~
