Object ID

Vul hier de tekst in die u als ID wenst te gebruiken.

Voorvertoning

Het buitenraam- of buitendeurobject is afgebeeld in vooraanzicht, zoals zichtbaar langs de buitenzijde van de muur.

Parameterlijst

Latei

Kies het gewenste type latei in de keuzelijst. U vindt er achtereenvolgens:

●        Geen, om geen lateiconstructie te plaatsen aan het binnengevelvlak

●        Prefab staal, met daarachter alle beschikbare staalprofielen per model

●        Prefab steen, met daarachter een lijst van standaardmaten

●        Op maat, hetgeen u toelaat zelf een dikte en hoogte in te geven

Dikte

Geef de waarde in voor de dikte van de binnenlatei op maat. Deze maat wordt uitgezet vanaf het binnengevelvlak naar binnen toe. Elke muurcomponent die geraakt wordt door de binnenlatei, wordt door deze laatste automatisch onderbroken.

Hoogte

Geef de waarde in voor de hoogte van de latei op maat. Deze maat wordt uitgezet vanaf de rand van de muuropening naar boven toe. Elke muurcomponent die geraakt wordt door de binnenlatei, wordt door deze laatste automatisch onderbroken.

Opleg L/R

Geef de waarden in voor de uitsprong van de binnenlatei langs de linker- en rechterkant van de muuropening.

De buiten- en binnenlatei kunnen elkaar overlappen. In de detailvoorvertoningen kunt u beide onderdelen nog verplaatsen om dit op te lossen.

Rolluik

Vink deze optie aan om een rolluik toe te voegen. Kies vervolgens de gewenste rolluikconstructie. U vindt hier onder meer:

●        Open

●        Inbouw

●        Opbouw

Dikte/Hoogte

Geef de buitenafmetingen in van het rolluik.

Opleg L/R

Geef de waarden in voor de uitsprong van het rolluik langs de linker- en rechterkant van de muuropening.

Invoegpunt Y/Z

Geef de waarden in voor het invoegpunt van het geselecteerde onderdeel van de detailvoorvertoning.

Standaard

Klik op deze knop om de parameter Invoegpunt Y/Z voor de actieve lateiconstructie terug naar zijn standaardwaarde te zetten.

Detail

Selecteer één van de onderdelen in de voorvertoning, om dit in detail te positioneren.

Het invoegpunt van de binnenlatei is gelegen op het binnengevelvlak, ter hoogte van de rand van de muuropening. Met een positieve Y-waarde verplaatst u de binnenlatei naar buiten toe, terwijl u met een negatieve Y-waarde de latei binnen het gevelvlak kunt plaatsen. Met de Z-waarde verschuift u de latei over de verticale as naar boven (positieve waarde) of naar beneden (negatieve waarde).

Het invoegpunt van waaruit de latei wordt verplaatst, licht op als een vast punt.

Voor het invoegpunt van het rolluik geldt hetzelfde principe.

Het detail van de onderdelen wordt niet getoond wanneer het object zich niet in een muur bevindt. Het detail wordt evenmin getoond tijdens de aanmaak van een 2D-vooraanzicht.

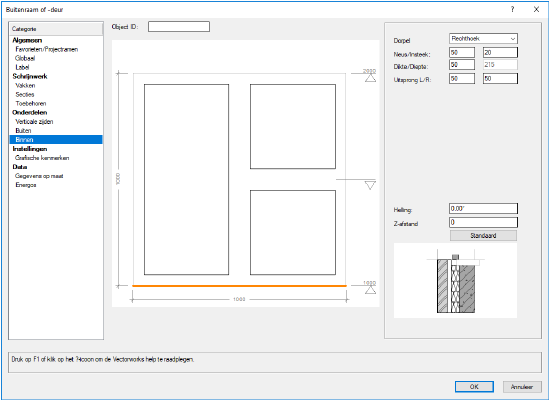

Object ID

Vul hier de tekst in die u als ID wenst te gebruiken.

Voorvertoning

Het buitenraam- of buitendeurobject is afgebeeld in voorzicht, zoals zichtbaar langs de buitenzijde van de muur.

Parameterlijst

Dorpel

Kies het gewenste type dorpel in de keuzelijst. U vindt er achtereenvolgens:

●        Geen, om geen dorpel te plaatsen aan het buitengevelvlak

●        Rechthoek

●        Lekdorpel

●        Profieltegel

Neus/insteek

Geef de waarden van de neus en de insteek op.

De waarden worden horizontaal gemeten, waarna de dorpel eventueel onder een helling wordt gezet.

Dikte/Diepte

Geef de dikte van de binnendorpel op.

In de hoogte (over de Z-as) wordt de dorpel met zijn bovenste punt op dezelfde hoogte geplaatst als het onderste punt van het buitenraam of de buitendeur.

De dieptemaat is de totale afmeting (langs de Y-as), inclusief de neus. Deze waarde wordt automatisch berekend op basis van de waarden voor de neus en insteek.

Uitsprong L/R

Geef de waarden in voor de uitsprong van de dorpel langs de linker- en rechterkant van de muuropening.

Helling

Geef de gewenste waarde in voor de helling van de dorpel.

Merk op dat wanneer u de dorpel kantelt over de gegeven helling, rekening wordt gehouden met zowel de onderkant van de muuropening als de neus.

Z-afstand

Geef de Z-afstand op.

Standaard

Klik op deze knop om de parameters Helling voor de actieve dorpelconstructie terug naar hun standaardwaarden te zetten.
