Object ID

Vul hier de tekst in die u als ID wenst te gebruiken.

Voorvertoning

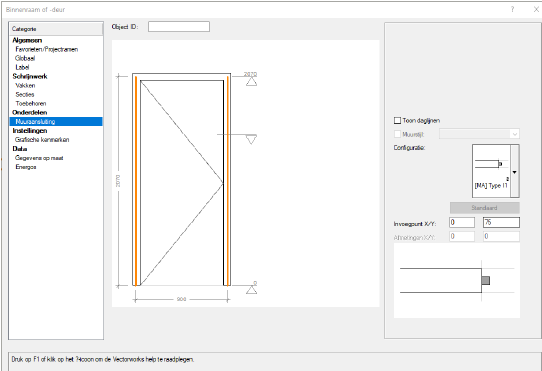

In de voorvertoning zijn alle verticale lijnen per definitie geselecteerd. Op deze posities wordt namelijk, zowel links als rechts, eenzelfde muuraansluiting toegepast.

Parameterlijst

Toon daglijnen

Vink deze optie aan om daglijnen in de muuropening te tonen.

Muurstijl

Vink deze optie aan om de muurstijl te kiezen van de muur waarin het binnenraam/de binnendeur zal worden ingevoegd. In de keuzelijst vindt u de muurstijlen uit het actieve document. Merk op: deze optie is alleen beschikbaar bij binnenramen en -deuren die nog niet in een muur werden geplaatst.

Indien er in het actieve document nog geen muurstijlen zijn of indien u deze optie niet aanvinkt, wordt uitgegaan van een generieke muuropbouw zonder componenten. U kunt het binnenraam- of binnendeurobject over de Y-as in de muur positioneren, ofwel het object tegen de buiten- of binnenzijde van de muur laten aansluiten.

Zodra het binnenraam- of binnendeurobject in een muur is ingevoegd, is voor dit object de keuzelijst niet langer beschikbaar.

Configuratie

Op basis van de gekozen muurstijl (of de generieke muuropbouw) wordt een reeks mogelijke muuraansluitingen uitgetekend. In deze keuzelijst vindt u hiervan de symbolische voorstellingen. Hierin herkent u zowel de muurcomponenten als de aanzet van het binnenraam- of binnendeurobject, alsook andere objecten zoals het stelkozijn.

De weergave van de muurstijlen is overeenkomstig de hulpbron: voor een tekening in klokwijzerzin staat de uiterst linkse component (de buitenste) bovenaan in de afbeelding.

1.      Kies de gewenste configuratie en merk op hoe deze onderaan in detail wordt weergegeven.

2.      De muuraansluiting wordt getekend met een reeks vooringestelde standaardwaarden die u via dit detail verder kunt dimensioneren.

Standaard

Klik op deze knop om de parameters Invoegpunt Y/Z en Afmetingen X/Y voor de actieve muuraansluiting terug naar hun standaardwaarden te zetten.

Invoegpunt X/Y

Geef de waarden in over de X- en Y-as, om het binnenraam- of binnendeurobject in de muuropening te positioneren. Hierbij is het referentiepunt (X0,Y0) gelegen op de linker bovenhoek van de muuropening.

Om het object naar rechts te verplaatsen, geeft u een negatieve X-waarde in. Om het object dieper in de muur te plaatsen, geeft u een positieve Y-waarde in.

Afmetingen X/Y

Geef de waarden in van het onderdeel dat geselecteerd is in de detail voorvertoning.

Detail

Dit is een uitvergrote weergave van de bij Configuratie geselecteerde muuraansluiting. Klik op het kader om het invoegpunt ervan te bepalen. Afhankelijk van de gekozen configuratie kunt u ook op één of meer van de muurcomponenten klikken. Van de geselecteerde component kunt u vervolgens de afmetingen aanpassen in de velden erboven.

Het detail van de muuraansluiting wordt niet getoond wanneer het object zich niet in een muur bevindt. Het detail wordt evenmin getoond tijdens de aanmaak van een 2D-vooraanzicht.

Object ID

Vul hier de tekst in die u als ID wenst te gebruiken.

Voorvertoning

Het binnenraam- of binnendeurobject is afgebeeld in vooraanzicht, zoals zichtbaar langs de linkerzijde van de muur.

Parameterlijst

Latei

Kies het gewenste type latei in de keuzelijst. U vindt er achtereenvolgens:

●        Geen, om geen lateiconstructie te plaatsen aan het buitengevelvlak

●        Prefab staal, met daarachter alle beschikbare staalprofielen per model

●        Prefab steen, met daarachter een lijst van standaardmaten

●        Op maat, hetgeen u toelaat zelf een dikte en hoogte in te geven

Dikte

Geef de waarde in voor de dikte van de latei op maat. Deze maat wordt uitgezet vanaf de linkerzijde van de muur naar binnen toe. Elke muurcomponent die geraakt wordt door de latei, wordt door deze laatste automatisch onderbroken.

Hoogte

Geef de waarde in voor de hoogte van de latei op maat. Deze maat wordt uitgezet vanaf de rand van de muuropening naar boven toe. Elke muurcomponent die geraakt wordt door de latei, wordt door deze laatste automatisch onderbroken.

Opleg L/R

Geef de waarden in voor de opleg van de latei links en rechts van de muuropening.

Object ID

Vul hier de tekst in die u als ID wenst te gebruiken.

Voorvertoning

Het binnenraam- of binnendeurobject is afgebeeld in vooraanzicht, zoals zichtbaar langs de linkerzijde van de muur.

Parameterlijst

Dorpel

Vink deze optie aan om een dorpel te plaatsen.

Neus L/R

Geef de waarden van de neus op langs de linker- en rechterzijde van de muur.

Dikte/Diepte

Geef de dikte van de dorpel op.

In de hoogte (over de Z-as) wordt de dorpel met zijn bovenste punt op dezelfde hoogte geplaatst als het onderste punt van het binnenraam of de binnendeur.

De dieptemaat is standaard gelijk aan de muurdikte. Door een waarde op te geven bij Neus L/R, kunt u de dorpel breder of smaller maken dan de muur.

Uitsprong L/R

Geef de waarden in voor de uitsprong van de dorpel langs de linker- en rechterkant van de muuropening.

Plaat

Vink deze optie aan om een plaatsegment te gebruiken op de plaats van de dorpel.

Door een plaatsegment te gebruiken zorgt u dat de vloer naadloos overloopt van de ene ruimte in de andere.

Plaatstijl

Selecteer de gewenste plaatstijl.
