Categorie Schrijnwerk

Veld	Omschrijving
Object ID	Vul hier de tekst in die u als ID wenst te gebruiken.

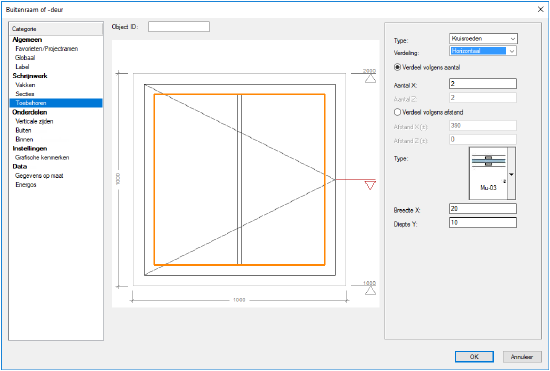

Voorvertoning	Het buitenraam- of buitendeurobject is afgebeeld in vooraanzicht, zoals zichtbaar in het buitengevelvlak.
Type	Selecteer het type toebehoren dat u aan het raam wilt toevoegen (kruisroeden, slagluiken, balustrade of ventilatie). Merk op: indien u kruisroeden wilt toevoegen, klikt u in de voorvertoning om de kruisroeden verder te bewerken.
[Kruisroeden] Merk op: Om kruisroeden toe te voegen, dient u in de voorvertoning een sectie te selecteren die als inhoud ‘Glas’ heeft (deze optie vindt u in de categorie Secties).
Verdeling	Klik op een sectie in de voorvertoning en kies vervolgens of u het raam door middel van kruisroeden horizontaal, verticaal of in beide richtingen wilt verdelen.
Verdeel volgens aantal	Selecteer deze optie om het aantal verdelingen op te geven. Afhankelijk van uw keuze voor de Verdeling, zal een van de twee of zullen beide velden hieronder actief worden.
Aantal X	Geef het aantal verdelingen op langs de horizontale as.
Aantal Z	Geef het aantal verdelingen op langs de verticale as.
Verdeel volgens afstand	Selecteer deze optie om de afstand tussen de kruisroeden op te geven. Afhankelijk van uw keuze voor de Verdeling, zal een van de twee of zullen beide velden hieronder actief worden.
Afstand X (±)	Bepaal de horizontale afstand tussen de kruisroeden. De breedte van het raam wordt optimaal benut, waardoor de reële afstand licht kan afwijken van de opgegeven afstand.
Afstand Z (±)	Bepaal de verticale afstand tussen de kruisroeden. De hoogte van het raam wordt optimaal benut, waardoor de reële afstand licht kan afwijken van de opgegeven afstand.
Plaatsing	Duid de gewenste plaats aan van de kruisroeden ten opzichte van de ruit.
Breedte X	Geef de breedte van de kruisroeden op.
Diepte Y	Geef de dikte van de kruisroeden op.
[Slagluiken] Deze optie is enkel beschikbaar wanneer het raam zich in een muur bevindt.
Plaatsing	Kies waar u de slagluiken wilt plaatsen (links, rechts of aan beide kanten).
Breedte op maat	Vink deze optie aan om een breedte op maat voor de slagluiken in te geven.
Paneel dikte	Bepaal de dikte van het paneel van de slagluiken.
Kader dikte	Bepaal de dikte van het kader van de slagluiken. Deze optie is enkel actief als u bij Slagluik type voor slagluiken met een kader koos.
Kader breedte	Bepaal de breedte van het kader van de slagluiken. Deze optie is enkel actief als u bij Slagluik type voor slagluiken met een kader koos.
Speling muur	Geef de speling op tussen de slagluiken en de muur.
Slagluik type	Duid het gewenste type slagluik aan.
[Balustrade] Deze optie is enkel beschikbaar wanneer het raam zich in een muur bevindt.
Inhoud	Kies welke inhoud u aan balustrade wenst te geven.
Toevoeging	Bepaal of u een kader en/of handgreep aan de balustrade wilt toevoegen.
Hoogte boven/onder	Geef de hoogte op voor de boven- en onderkant van de balustrade. Let op: als deze waarden niet geldig zijn, zal de balustrade niet zichtbaar zijn in de voorvertoning.
Peil	Vink deze optie aan om de bovenkant van de balustrade aan een bouwlaagonderdeel te koppelen.
Handgreep speling	Geef een speling op voor de handgreep.
Paneel dikte	Als u voor het Type ‘Paneel’ koos, kunt u hier de dikte van het paneel opgeven.
Aantal spijlen	Als u voor het Type ‘Horizontale/Verticale spijlen’ koos, kunt u hier het aantal spijlen bepalen.
Spijl afmeting	Als u voor het Type ‘Horizontale/Verticale spijlen’ koos, kunt u hier de breedte en dikte van de spijlen bepalen. Voor verticale spijlen geeft u deze afmetingen langs de X- en Y-as op, voor horizontale spijlen is dit langs de Y- en Z-as.
Profiel	Duid een profiel aan voor de spijlen, het kader en de handgreep. Welke parameters beschikbaar zijn, hangt af van de Toevoeging die u selecteerde.
Kader afm XZ/Y	Als u de optie ‘Kader’ of ‘Beide’ als Toevoeging selecteerde, kunt u hier de afmetingen voor het kader van de balustrade ingeven.
Handgreep afm Y/Z	Als u de optie ‘Handgreep’ of ‘Beide’ als Toevoeging selecteerde, kunt u hier de afmetingen voor de handgreep van de balustrade ingeven. De hoogte van de handgreep wordt samen met de opgegeven speling bovenop de balustrade toegevoegd.
Invoegpunt X/Y	Bepaal de positie van de balustrade in de muuropening door de afstand op de X- en Y-as op te geven. De X-waarde bepaalt of de balustrade breder (positieve waarde) of smaller (negatieve waarde) dan de muuropening is. De Y-waarde bepaalt of de balustrade uitspringt (positieve waarde) of inspringt (negatieve waarde) ten opzichte van de muur.
[Ventilatie]
Plaatsing	Kies de positie van het ventilatierooster. Selecteer ‘Inbouw’ of ‘Opbouw’, of selecteer ‘Geen’ om geen rooster te plaatsen.
Model	Kies het gewenste roostermodel uit de keuzelijst. U vindt er achtereenvolgens: ● Renson, met daarachter alle beschikbare modellen ● Duco, met daarachter alle beschikbare modellen ● Op maat, hetgeen u toelaat zelf een diepte en hoogte in te geven
Diepte Y	Geef de diepte op voor het ventilatierooster op maat.
Hoogte Z	Geef de hoogte op voor het ventilatierooster op maat.
[Omlijsting] Deze optie is enkel beschikbaar wanneer het object zich in een muur bevindt.
Plaatsing	Aan welke zijde(n) wilt u een omlijsting plaatsen?
Opdek breedte	Geef de breedte op van de opdeklijst.
Opdek dikte	Geef de dikte op van de opdeklijst.
Dagstuk dikte	Geef de dikte op van het dagstuk.
Extra afstand	Geef een extra afstand op om de omlijsting ten opzichte van het deurframe te verschuiven. Een negatieve waarde laat de lijsten verder van de muur weg schuiven; een positieve waarde laat ze dichter naar de muur toe schuiven. Door te spelen met de waarde voor Extra afstand en Dagstuk dikte kan een koudebrug worden opgevuld, zoals op de afbeelding hieronder.
Opdek Buiten/Binnen	Vink deze optie(s) aan om een opdeklijst aan de buiten- en/of binnenzijde van de muur te plaatsen.
Dagstuk Buiten/Binnen	Vink deze optie(s) aan om een dagstuk aan de buiten- en/of binnenzijde van de muur te plaatsen.
[Handgrepen] Om handgrepen te plaatsen, dient u in de voorvertoning een sectie te selecteren met een openingsrichting (deze optie vindt u in de categorie Secties). Merk op: handgrepen worden alleen in 3D-aanzichten in de tekening weergegeven.
Plaatsing	Kies de zijde waar u een handgreep wilt plaatsen. Selecteer ‘Buiten’, ‘Binnen’ of ‘Beide’, of selecteer ‘Geen’ om geen handgreep te plaatsen. Afhankelijk van uw keuze worden de relevante opties in het dialoogvenster beschikbaar.
Buitenhandgreep
Lijn uit met binnenhandgreep	Vink deze optie aan om de buitenhandgreep op dezelfde X-/Z-afstand van het referentiepunt te plaatsen als de binnenhandgreep.
Afstand X/Z	Pas de X- en Z-afstand aan om de handgreep naar link/rechts (X-afstand) of naar boven/onder (Z-afstand) ten opzichte van het referentiepunt te verschuiven. Het referentiepunt voor het invoegen van handgrepen wordt in de voorvertoning voorgesteld door een X. Dit punt ligt initieel op de buitenrand van de sectie en in de helft van de sectiehoogte. Een negatieve X-waarde of Z-waarde verschuift de handgreep respectievelijk naar rechts of naar onder. Een positieve X-waarde of Z-waarde verschuift de handgreep respectievelijk naar links of naar boven.
Binnenhandgreep
Lijn uit met buitenhandgreep	Vink deze optie aan om de binnenhandgreep op dezelfde X-/Z-afstand van het referentiepunt te plaatsen als de buitenhandgreep.
Afstand X/Z	Pas de X- en Z-afstand aan om de handgreep naar link/rechts (X-afstand) of naar boven/onder (Z-afstand) ten opzichte van het referentiepunt te verschuiven. Het referentiepunt voor het invoegen van handgrepen wordt in de voorvertoning voorgesteld door een X. Dit punt ligt initieel op de buitenrand van de sectie en in de helft van de sectiehoogte. Een negatieve X-waarde of Z-waarde verschuift de handgreep respectievelijk naar rechts of naar onder. Een positieve X-waarde of Z-waarde verschuift de handgreep respectievelijk naar links of naar boven.
Model	Selecteer Buiten of Binnen om het symbool voor de buiten- of binnenhandgreep te kiezen. Klik op het huidige symbool om de handgrepenbibliotheek te openen en een ander symbool te selecteren.
Identieke handgrepen	Vink deze optie aan om het actieve symbool bij Model zowel voor de buiten- als binnenhandgreep te gebruiken. Merk op dat de handgrepen hun eigen rotatie behouden.
Rotatie symbool	Bepaal de rotatie van de handgreep aan de gekozen zijde. De buiten- en binnenhandgreep kunnen een verschillende rotatie krijgen. Geef een positieve waarde op om het symbool met de klok mee te roteren. De standaardwaarde voor deze parameter is 90; deze rotatie zorgt ervoor dat de handgreep verticaal wordt weergegeven.
Bewerk symbool	Klik op deze knop om het geselecteerde symbool uit de handgrepenbibliotheek te bewerken in bewerkmodus. Let erop dat het invoegpunt van het symbool (X=0, Y=0, Z=0) zich in het midden van de handgreep bevindt en dat de handgreep horizontaal in de tekening ligt. Dit zorgt ervoor dat de handgreep nadien op de juiste plaats wordt ingevoegd en correct reageert bij rotatie (zie De geometrie voor een handgreep creëren).
Bewaar symbool	Klik op deze knop om het geselecteerde symbool uit de handgrepenbibliotheek te bewaren in de Gebruikersbibliotheek onder een nieuwe naam. Bewaarde symbolen vindt u terug in de symbolenkiezer van dit dialoogvenster onder Gebruikersbibliotheek, of in het Hulpbronnenbeheer.

Categorie Schrijnwerk - Toebehoren
