Extrusie langs pad

Met het commando Extrusie langs pad kunt u een profiel extruderen langs een gegeven NURBS-curve. Profielen mogen 2D-objecten, 3D-polygonen en NURBS-curven zijn, maar ze moeten planair zijn, ze mogen zichzelf niet snijden en mogen niet hybride (2D/3D) zijn. Als het pad geen NURBS-curve is, zal het tijdens de bewerking worden omgezet naar een NURBS-curve.

Wanneer u het commando Bewerk extrusie langs pad gebruikt voor een 3D-object dat met het commando Extrusie langs pad gecreëerd werd, verschijnt er een dialoogvenster waarin u kunt kiezen om ofwel het oorspronkelijk pad ofwel het profiel te bewerken.

1. Selecteer het object dat u wilt extruderen en het object dat als pad moet dienen.

Het dialoogvenster ‘Extrusie langs pad’ wordt geopend. Stel de parameters voor de extrusie in.

Veld	Omschrijving
Selecteer pad	Selecteer het object dat als pad moet worden gebruikt. De pijlen naar links (<<) laten het vorige object oplichten. De pijlen naar rechts (>>) het volgende object.

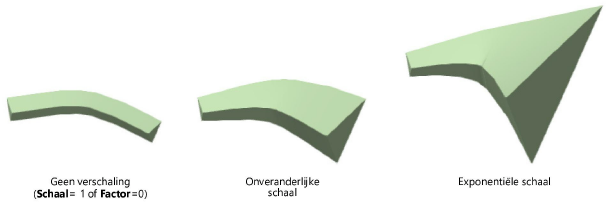

Onveranderlijk	Selecteer deze optie om het object onveranderlijk met de opgegeven Schaal langs het pad te extruderen. Kiest u factor ‘1’ (basisinstelling), dan wordt er niet verschaald, dat wil zeggen dat het profiel zijn oorspronkelijke grootte behoudt.
Exponentieel	Selecteer deze optie om het object exponentieel met de opgegeven Factor langs het pad te extruderen. Kiest u factor ‘0’ (basisinstelling), dan wordt er niet verschaald, dat wil zeggen dat het profiel zijn oorspronkelijke grootte behoudt.
Vergrendel profielvlak	Vink deze optie aan om de oriëntatie van het profielaanzicht vast te koppelen aan de Z-as. De oriëntatie staat dan altijd loodrecht op het XY-vlak.
Vergrendel profiel	Als u deze optie aanvinkt, blijft de oorspronkelijke positie en oriëntatie van het profiel ten opzichte van het pad behouden. In de meeste gevallen laat u de optie beter uitgevinkt, zodat het profiel wordt bewogen en geroteerd ten opzichte van het pad.

De parameters voor de verschaling zijn enkel beschikbaar op voorwaarde dat het pad een enkele vloeiende curve is zonder scherpe hoeken of onregelmatigheden.

3. Na het creëren van de extrusie kunt u via het Infopalet de parameters Type, Factor en Vergrendel profielvlak bewerken en de status Profiel vergrendeld aflezen.
