Automatische maatlijnen

Met de methode Automatische maatlijnen dient u enkel zelf de hoofdas te tekenen. De maatlijnen worden automatisch gecreëerd. Om een loodrechte bemating te creëren d.m.v. Automatische maatlijnen:

1.      Selecteer in de tekening het object dat u wilt bematen.

2.      Activeer het gereedschap Loodrechte bemating.

3.      Selecteer de methode Automatische maatlijnen en kies de gewenste Maatlijnstandaard.

4.      Klik op de knop Instellingen om het dialoogvenster ‘Loodrechte bemating’ te openen. Geef hier de vaste afstand op tussen de haakse maatlijnen.

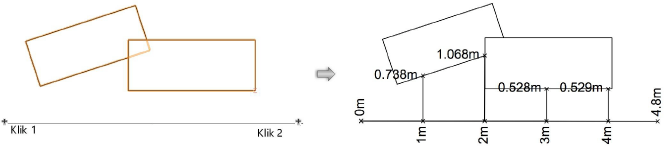

5.      Klik in de tekening om het beginpunt en daarna om het eindpunt van de hoofdas te bepalen.

De maatlijnen worden vervolgens automatisch op deze hoofdas ingevoegd volgens de afstand die bij de Instellingen is opgegeven.

Let op: Als u een groep of symbool met geneste objecten selecteerde, zullen de individuele objecten binnen de groep of het symbool worden bemaat.
