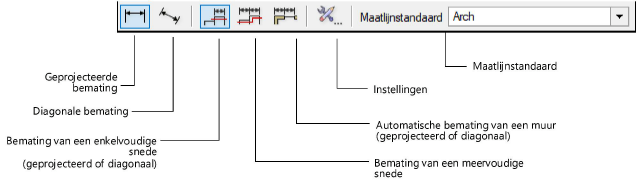

Algemeen

Deze parameters zijn in te stellen voor alle typen automatische maatlijnen, welke tekenmethode u ook kiest.

Geen getuigenlijnen

Selecteer deze instelling om maatlijnen te plaatsen zonder getuigenlijnen.

De maatlijnen voor muren zijn associatief als de optie Associatieve maatlijnen in de Documentvoorkeuren (tabblad Maatlijnen) is aangevinkt.

Volledige getuigenlijnen

●        Voor de bemating van sneden:

De getuigenlijnen zijn uitgelijnd met het beginpunt van de snijlijn, tenzij u een maatlijnstandaard met een vaste lengte gebruikt.

●        Voor de bemating van muren:

De getuigenlijnen zijn “vastgehaakt” aan de muren en muuropeningen, tenzij u een maatlijnstandaard met een vaste lengte gebruikt.

De maatlijnen zijn associatief als de optie Associatieve maatlijnen in de Documentvoorkeuren (tabblad Maatlijnen) is aangevinkt.

Let op: dit geldt niet indien u een maatlijnstandaard met een vaste lengte gebruikt.

Verkorte getuigenlijnen met een lengte van

De lengte van de getuigenlijnen wordt bepaald door de waarde die u opgeeft in het veld rechts van deze parameter. De maatlijnen kunnen niet associatief zijn.

Let op: dit geldt niet indien u een maatlijnstandaard met een vaste lengte gebruikt.

Verkorte getuigenlijnen d.m.v. een muisklik

De maatlijnen kunnen niet associatief zijn. De lengte van de getuigenlijnen wordt bepaald door middel van een muisklik.

Plaats geen maatlijnen die korter zijn dan

Vink deze optie aan om te vermijden dat er maatlijnen geplaatst worden voor afstanden kleiner dan de opgegeven waarde.

Tekstgrootte automatisch aanpassen

Vink deze optie aan om de tekstgrootte automatisch te verkleinen als de maatlijn te klein is voor de ingestelde tekstgrootte.

Plaats als kettingmaatlijn

Vink deze optie aan om de geplaatste maataanduidingen als één object te beschouwen en als zodanig weer te geven in het Infopalet.

Bemating van sneden: Objecten

Mogelijk wenst u bepaalde types van objecten niet in de snede op te nemen. Vink de objecten aan die u wel in de bemating wenst op te nemen:

●        Lijnen

●        Rechthoeken

●        Polygonen

●        Muren

●        Muurcomponenten

Muren

Deze opties zijn alleen van toepassing op de bemating van muren.

Vink de elementen aan die u in de bemating wenst op te nemen.

●       Openingen (muuropeningen en penanten)

●        Aslijnen openingen (assen van muuropeningen)

●        Muurdiktes (van de gevelmuur) en tussenwanden

●        Verdelingen (alleen de belangrijkste delen van de gevelstructuur)

●        Totaalmaat (van begin tot einde)

Afstand tussen de maatlijnen

Geef de afstand op tussen de maatlijnen in eenheden op papier.

Hoogte weergeven bij maataanduidingen van openingen

Vink deze optie aan om bij maatgetallen van openingen naast de breedte ook de hoogte weer te geven. Deze twee maatgetallen worden gescheiden door een schuine streep (/); de hoogte wordt voorafgegaan door de letter H.

Hoogte dorpel bij maataanduidingen van openingen

Vink deze optie aan om bij maatgetallen van openingen de dorpelhoogte weer te geven. Het maatgetal voor de dorpelhoogte wordt voorafgegaan door de letter A.
