Lees eerst de inleiding over Nieuwe beslagelementen creëren.
Enkele tips voor het bewerken van een bestaande schroef of het creëren van een nieuwe:
● Zorg ervoor dat er een boring voorzien is voor beide onderdelen op maat die u met elkaar wilt verbinden door een verbindingselement. Soms is er voor de kopse zijde van een onderdeel op maat geen boring nodig. In dat geval tekent u deze boring als een nulboring (het is niet mogelijk een schroef te maken met een enkele boring).
● Maak een boring in de langszijde steeds met de optie Doorboring ingeschakeld. Voor een boring in de kopse zijde geeft u een diepte op in overeenstemming met het gewenste verbindingselement.
● Geometrie en boringen moeten worden getekend langs de negatieve Z-as.

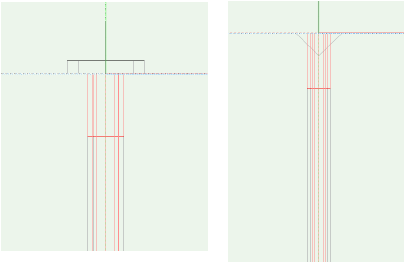

● Als u een schroef met een kop wilt creëren (zie hieronder linker afbeelding), verplaatst u alleen de geometrie langs de positieve Z-as. De schroeven kunt u terugvinden in Bibliotheek/Standaarden/Onderdeel op maat/Schroeven/Screws.vwx
~~~~~~~~~~~~~~~~~~~~~~~~~
