CNC-bewerkingen worden automatisch verbonden aan onderdelen op maat indien het invoegpunt van de bewerking het oppervlak van een onderdeel op maat of kastelement 3D raakt.
Bewerkingen die correct zijn geplaatst, worden in het zwart weergegeven. Hun klasse zal beginnen met “CO-Onderdeel op maat bewerking”, gevolgd door de naam van de bewerking. Bewerkingen die geen contact maken met een onderdeel op maat en dus niet verbonden zijn, worden in het rood weergegeven en toegewezen aan de klasse “CO-Onderdeel op maat bewerking-niet verbonden”.
Verbonden bewerkingen kunt u
● verplaatsen
● spiegelen
● kopiëren en plakken, of dupliceren
● roteren
● groeperen
zonder dat de verbinding met het onderdeel op maat wordt verbroken.
Als u regelmatig bepaalde CNC-bewerkingen zoals boorschema’s nodig hebt, kunt u er een Vectorworks-symbool van maken. Om dit te doen, selecteert u de bewerkingen en gaat u naar Bewerk > Creëer symbool.

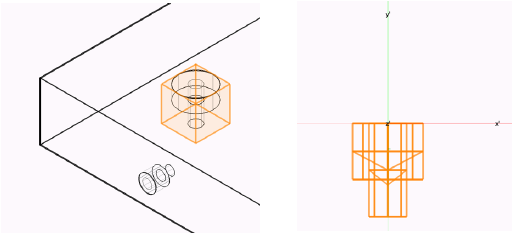

Zorg ervoor dat de optie Zet om naar groep in het dialoogvenster is aangevinkt. De bewerkingen in het symbool zullen automatisch met het onderdeel op maat worden verbonden wanneer ze beginnen bij z=0 en naar beneden gericht zijn in vooraanzicht.
Wanneer u een getrapte bewerking maakt, moeten de invoegpunten van alle bewerkingen op het oppervlak van het onderdeel op maat blijven liggen. Het is niet mogelijk om de volgorde waarin de bewerkingen worden verwerkt, te wijzigen.
Het kan gebeuren dat bepaalde rasterpunten niet goed bereikbaar zijn bij het invoegen van CNC-bewerkingen, bijvoorbeeld: als u een boring wenst te plaatsen op de smalle zijde van de onderste plank van een kast, staat de zijkant van de kast misschien in de weg.
● Probeer in dat geval om de objecten die u wilt bewerken, te groeperen. Open de groep vervolgens in Bewerkmodus en plaats de bewerkingen. Om deze techniek te gebruiken, zorgt u ervoor dat alle objecten buiten de groep onzichtbaar zijn tijdens het bewerken van de groep. In het dialoogvenster ‘Voorkeuren Vectorworks’ schakelt u de optie Toon andere objecten tijdens het bewerken van groeperingen uit. Wanneer de bewerkingen geplaatst zijn, verlaat u de groep en degroepeert u het object.
● Gaat het om een kastelement, verberg dan de klasse van het storende onderdeel.
Als u de shift-toets ingedrukt houdt terwijl u een onderdeel op maat of bewerking invoegt, zal het object gespiegeld in de tekening worden geplaatst. Dit werkt ook terwijl u een object omzet met een van de commando’s onder interiorcad > Zet om naar.
In het (zeldzame) geval dat er twee onderdelen op maat met dezelfde grootte op dezelfde positie voorkomen, kan het zijn dat de bewerkingen die u op één specifiek onderdeel hebt toegepast, met het andere onderdeel worden verbonden wanneer u het onderdeel bijwerkt. Om dit te voorkomen kunt u bewerkingen samen met het onderdeel op maat groeperen. interiorcad zal de bewerking dan automatisch op het juiste onderdeel toepassen bij verdere pogingen om onderdeel en bewerking te combineren.
~~~~~~~~~~~~~~~~~~~~~~~~~
