Tryb
Narzędzie
Wersja branżowa: Zestaw narzędzi
Ukośna linia wymiarowa
Ukośna linia wymiarowa
● Wszystkie wersje: Oznaczenia
● Vectorworks Landmark i Vectorworks Spotlight: Narzędzia podstawowe
|
Tryb |
Narzędzie |
Wersja branżowa: Zestaw narzędzi |
|
Ukośna linia wymiarowa |
Ukośna linia wymiarowa
|
● Wszystkie wersje: Oznaczenia ● Vectorworks Landmark i Vectorworks Spotlight: Narzędzia podstawowe |
Tryb Ukośna linia wymiarowa pozwala utworzyć pojedynczą ukośną linię wymiarową.
Aby wstawić pojedynczą ukośną linię wymiarową, wykonaj następujące kroki:
1. Włącz narzędzie i wybrany tryb. Wybierz Standard linii wymiarowej.

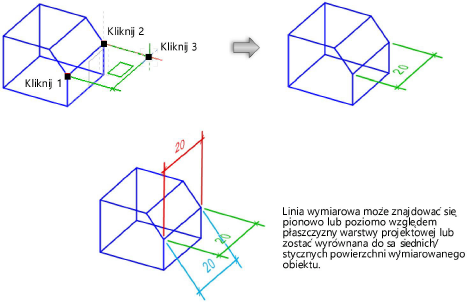

2. Kliknij, aby wyznaczyć punkt początkowy linii wymiarowej.
3. Kliknij, aby wyznaczyć punkt końcowy.
4. Przesuń kursor, aby wskazać dokładne położenie linii wymiarowej względem obiektu.
W widoku 3D dwa pierwsze kliknięcia wyznaczają oś X płaszczyzny, na której zostaną wstawione linie wymiarowe. Ta płaszczyzna może znajdować się pionowo lub poziomo względem płaszczyzny warstwy projektowej lub zostać wyrównana do sąsiednich/stycznych powierzchni wymiarowanego obiektu 3D.
5. Kliknij, aby wstawić linię wymiarową.
~~~~~~~~~~~~~~~~~~~~~~~~~
