Wstawianie szafek

Narzędzia z tego zestawu umożliwiają wstawianie różnych szafek niestandardowych oraz ich dowolną personalizację. Vectorworks umożliwia także korzystanie z zasobów pochodzących z katalogów producentów lub tworzenie własnych stylów szafek (zob. Zagadnienie: Style obiektów parametrycznych dla obiektów parametrycznych). Fronty szafek oraz uchwyty dostarczane są wraz z oprogramowaniem w bibliotekach Vectorworks, dostępnych z poziomu Menedżera zasobów.

Oprócz domyślnych typów szafek Vectorworks oferuje także możliwość tworzenia szafek niestandardowych (zob. Tworzenie szaf niestandardowych).

1. Włącz odpowiednie narzędzie i zaznacz wybrany tryb. Następnie masz do wyboru dwie opcje: na Pasku trybów kliknij pole z listą Aktywny symbol, aby otworzyć Próbnik zasobów i wskazać w nim jeden z istniejących zasobów albo kliknij przycisk Ustawienia, aby zdefiniować domyślne parametry niestandardowego obiektu.

2. Kliknij w obszarze rysunku, aby wyznaczyć lokalizację obiektu. Kliknij ponownie, aby wyznaczyć kąt obrotu. Po wstawieniu szafki do rysunku możesz zmieniać jej właściwości w palecie Info.

3. Opcjonalnie na podstawie wstawionego obiektu możesz utworzyć styl obiektu parametrycznego, będący kombinacją parametrów stylu (o stałych wartościach definiowanych w stylu) i parametrów wystąpienia (które można definiować osobno dla każdego obiektu z przypisanym stylem na rysunku). Zob. Tworzenie stylów obiektów parametrycznych.

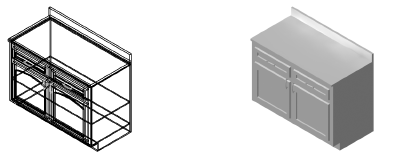

Szafka dolna - właściwości

Parametr	Opis
Styl	Zastąp, usuń lub zmodyfikuj bieżący styl albo utwórz nowy styl obiektu parametrycznego dla tego obiektu. Zmiana w stylu obiektu parametrycznego sprawi, że wszystkie obiekty w pliku korzystającego z tego stylu, zostaną dostosowane.
Ukryj opcje stylu	Zaznacz tę opcję, aby ukryć parametry definiowane w stylu, ponieważ nie można ich edytować ani w tym oknie dialogowym, ani w palecie Info.
Odbicie lustrzane	Kliknij ten przycisk, aby szafę niestandardową wyświetlić w odbiciu lustrzanym. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Pozycja	Klikając ten przycisk, aktywujesz narzędzie Przesuń (w trybie Przy użyciu punktu odniesienia). Przy jego użyciu przesuń obiekt na określoną odległość, mierzoną od wskazanego punktu odniesienia. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Typ	Zaznacz żądany typ.
Zakończenie szafki	Zaznacz żądany typ.
Blenda	Jeśli wybierzesz Typ szafki dolnej „Domyślny” lub „Ze zlewem”, określ, czy chcesz umieścić blendę, a jeśli tak, to po której stronie: lewej czy prawej.
Szerokość	Wprowadź szerokość szafy.
Asymetryczne naroże	Zaznacz tę opcję, aby obydwa naroża szafki wymiarować asymetrycznie. W tym wypadku wprowadź również Dł. lewego segmentu.
Wysokość/Głębokość	Wprowadź wysokość i głębokość szafy.
Grubość	Wprowadź grubość materiału, z którego wykonana jest szafa.
Typ frontów (montaż)	Zaznacz żądany typ.
Szuflady	Zaznacz tę opcję, aby wyświetlić szuflady.
Typ szuflady	Zaznacz żądany typ.
Sposób otwierania	Zaznacz żądany typ.
Typ frontów	Zaznacz żądany typ.
Otwarta szafka w 3D	Zaznacz tę opcję, aby w widoku 3D drzwi szafy były otwarte pod kątem (90°).
Typ płyciny	Zaznacz żądany typ.
Wysokość łuku	Wprowadź wysokość łuku względem szerokości drzwi.
Szer. ramiaka poz./pion.	Wprowadź szerokość ramiaka.
Sfazowanie zewn.	Określ, czy krawędź zewnętrzna drzwi i szuflad ma zostać sfazowana.
Sfazowanie wewn.	Określ, czy krawędź wewnętrzna drzwi i szuflad ma zostać sfazowana.
Obramowania	Zdefiniuj obramowanie u góry, u dołu oraz po bokach.
Liczba półek	Wprowadź liczbę półek.
Cokół	Zaznacz tę opcję, aby wyświetlić cokół.
Wysokość cokołu	Wprowadź wysokość cokołu.
Blat	Zaznacz tę opcję, aby wyświetlić blat.
Panel ścienny	Zaznacz żądany panel.
Wysokość panelu	Wprowadź wysokość panelu względem blatu.
Grubość panelu	Wprowadź grubość panelu.
Grubość blatu	Wprowadź grubość blatu.
Występ blatu	Wprowadź występ blatu względem przedniej płyciny.
Okładzina	Zdefiniuj okładzinę blatu.
Pokaż szczegóły	Zaznacz tę opcję, aby wyświetlać szczegóły szafy.
Klasa szafki/frontów/cokołu/blatu	Aby kontrolować widok i widoczność komponentów, przypisz każdy z nich do klasy. Wybierz klasę z listy klas dostępnych na rysunku lub utwórz nową klasę. Wybierz klasę <Szafka dolna>, aby komponent przypisać do tej samej klasy co szafka dolna.
Wys. uchwytu do szafek/szuflad	Wprowadź wysokość, na jakiej mają zostać wstawione uchwyty do szafek lub szuflad.
Uchwyty do szafek/do szuflad	Kliknij przycisk Uchwyty do szafek/Uchwyty do szuflad, aby z zasobów dostępnych w bibliotekach lub bieżącym pliku wybrać odpowiedni uchwyt. Wybierz symbol z graficznej listy Symbole (lub zaznacz symbol „Brak uchwytu”, aby usunąć uchwyty do szafek lub szuflad).

Szafka wysoka - właściwości

Parametr	Opis
Styl	Zastąp, usuń lub zmodyfikuj bieżący styl albo utwórz nowy styl obiektu parametrycznego dla tego obiektu. Zmiana w stylu obiektu parametrycznego sprawi, że wszystkie obiekty w pliku korzystającego z tego stylu, zostaną dostosowane.
Ukryj opcje stylu	Zaznacz tę opcję, aby ukryć parametry definiowane w stylu; ich edycja nie jest możliwa ani tym oknie dialogowym, ani w palecie Info.
Odbicie lustrzane	Kliknij ten przycisk, aby szafę niestandardową wyświetlić w odbiciu lustrzanym. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Pozycja	Klikając ten przycisk, aktywujesz narzędzie Przesuń (w trybie Przy użyciu punktu odniesienia). Przy jego użyciu przesuń obiekt na określoną odległość, mierzoną od wskazanego punktu odniesienia. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Szerokość	Wprowadź szerokość szafy.
Wysokość/Głębokość	Wprowadź wysokość i głębokość szafy.
Grubość	Wprowadź grubość materiału, z którego wykonana jest szafa (nie uwzględniając grubości frontów).
Typ frontów (montaż)	Zaznacz żądany typ.
Typ frontów	Zaznacz żądany typ.
Gł. konfiguracja - otwieranie	Zaznacz sposób otwierania frontu(-ów).
Typ płycin	Zaznacz żądany typ.
Typ szczeblin	Zaznacz jeden z dostępnych typów.
Wys. uchwytu	Wprowadź wysokość uchwytu.
Liczba półek	Wprowadź liczbę półek.
Otwarta szafka w 3D	Zaznacz tę opcję, aby w widoku 3D drzwi szafy były otwarte pod kątem (90°).
Górny front - otwieranie	Zaznacz sposób otwierania górnego frontu.
Górny front - wys.	Wprowadź wysokość górnego frontu.
Górny front - typ	Zaznacz żądany typ.
Górny front - typ płyciny	Zaznacz jeden z dostępnych typów.
Typ górnych szczeblin	Zaznacz jeden z dostępnych typów.
Górny front - wys. uchwytu	Wprowadź wysokość uchwytu górnego frontu.
Górny front - liczba półek	Wprowadź liczbę półek górnego frontu.
Wysokość łuku	Wprowadź wysokość łuku względem szerokości drzwi.
Szer. ramiaka poz./pion.	Wprowadź szerokość ramiaka.
Sfazowanie zewn.	Określ, czy krawędź zewnętrzna drzwi i szuflad ma zostać sfazowana.
Sfazowanie wewn.	Określ, czy krawędź wewnętrzna drzwi i szuflad ma zostać sfazowana.
Obramowania	Zdefiniuj obramowanie u góry, pośrodku, u dołu oraz po bokach.
Cokół	Zaznacz tę opcję, aby wyświetlić cokół.
Wysokość cokołu/Wsunięcie cokołu	Wprowadź wysokość cokołu oraz zdefiniuj wartość jego wsunięcia względem przedniej powierzchni szafy.
Pokaż szczegóły	Zaznacz tę opcję, aby wyświetlać szczegóły szafy.
Klasa szafki/frontów/cokołu/witryny	Aby kontrolować widok i widoczność komponentów, przypisz każdy z nich do klasy. Wybierz klasę z listy klas dostępnych na rysunku lub utwórz nową klasę. Wybierz klasę <Szafka wysoka>, aby komponent przypisać do tej samej klasy co szafka szafka wysoka.
Uchwyty do szafek	Kliknij przycisk Uchwyty do szafek, aby z zasobów dostępnych w bibliotekach lub bieżącym pliku wybrać odpowiedni uchwyt. Wybierz symbol z graficznej listy Symbole (lub zaznacz symbol „Brak uchwytu”, aby usunąć uchwyty do szafek).

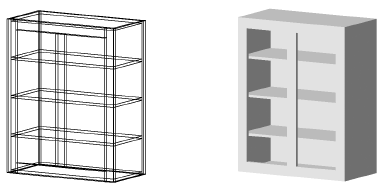

Szafka wisząca - właściwości

Parametr	Opis
Styl	Zastąp, usuń lub zmodyfikuj bieżący styl albo utwórz nowy styl obiektu parametrycznego dla tego obiektu. Zmiana w stylu obiektu parametrycznego sprawi, że wszystkie obiekty w pliku korzystającego z tego stylu, zostaną dostosowane.
Ukryj opcje stylu	Zaznacz tę opcję, aby ukryć parametry definiowane w stylu; ich edycja nie jest możliwa ani tym oknie dialogowym, ani w palecie Info.
Odbicie lustrzane	Kliknij ten przycisk, aby szafę niestandardową wyświetlić w odbiciu lustrzanym. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Pozycja	Klikając ten przycisk, aktywujesz narzędzie Przesuń (w trybie Przy użyciu punktu odniesienia). Przy jego użyciu przesuń obiekt na określoną odległość, mierzoną od wskazanego punktu odniesienia. Ten parametr dostępny jest tylko dla szaf niestandardowych wstawionych w ścianę.
Typ	Zaznacz żądany typ.
Zakończenie szafki	Zaznacz żądany typ.
Blenda	Określ, czy chcesz umieścić blendę, a jeśli tak, to po której stronie: lewej czy prawej.
Szerokość	Wprowadź szerokość szafy.
Asymetryczne naroże	Zaznacz tę opcję, aby obydwa naroża szafki wymiarować asymetrycznie. W tym wypadku wprowadź również Dł. lewego segmentu.
Wysokość/Głębokość	Wprowadź wysokość i głębokość szafy.
Grubość	Wprowadź grubość materiału.
Delta Z	Wprowadź odległość dolnej krawędzi szafki względem podłogi.
Typ frontów (montaż)	Zaznacz żądany typ.
Liczba frontów	Zaznacz liczbę frontów.
Kierunek otwierania	Zaznacz żądany typ.
Typ frontów	Zaznacz żądany typ.
Typ płyciny	Zaznacz żądany typ.
Typ szczeblin	Zaznacz jeden z dostępnych typów.
Liczba półek	Wprowadź liczbę półek.
Wysokość łuku	Wprowadź wysokość łuku względem szerokości drzwi.
Wys. uchwytu	Wprowadź wysokość uchwytu.
Szerokość ramiaka poz./pion.	Zdefiniuj szerokość ramiaka.
Sfazowanie zewn.	Określ, czy krawędź zewnętrzna drzwi i szuflad ma zostać sfazowana.
Sfazowanie wewn.	Określ, czy krawędź wewnętrzna drzwi i szuflad ma zostać sfazowana.
Obramowania	Zdefiniuj obramowanie u góry, pośrodku, u dołu oraz po bokach.
Klasa witryny	W razie potrzeby przypisz klasę do witryny.
Pokaż szczegóły	Zaznacz tę opcję, aby wyświetlać szczegóły szafy.
Klasa szafki/frontów	Aby kontrolować widok i widoczność komponentów, przypisz każdy z nich do klasy. Wybierz klasę z listy klas dostępnych na rysunku lub utwórz nową klasę. Wybierz klasę <Szafka wisząca>, aby komponent przypisać do tej samej klasy co szafka szafka wisząca.
Uchwyty do szafek	Kliknij przycisk Uchwyty do szafek, aby z zasobów dostępnych w bibliotekach lub bieżącym pliku wybrać odpowiedni uchwyt. Wybierz symbol z graficznej listy Symbole (lub zaznacz symbol „Brak uchwytu”, aby usunąć uchwyty do szafek).
