Tworzenie zestawienia okien/drzwi

Narzędzie Zestawienie okien/drzwi służy do wstawiania do rysunku zestawienie użytych w projekcie okien i/lub drzwi. Zostaną w nim uwzględnione wszystkie obiekty typu Okno lub drzwi zewnętrzne (wraz z ich właściwościami), dla których zaznaczono opcję Uwzględnij w Zestawieniu okien/drzwi. Uwaga: Zestawienie okien/drzwi jest wyświetlane w formie tabeli w jednostkach wydruku (a nie rzeczywistych), w związku z czym do jego utworzenia wymagana jest warstwa projektowa w skali 1:1.

Gdy zaznaczysz narzędzie Zestawienie okien/drzwi, na Pasku trybów pojawią się następujące tryby:

Uwaga: Próba wstawienia zestawienia do warstwy projektowej wyświetlanej w innej skali zakończy się komunikatem o błędzie. Zob. Skala warstwy projektowej, aby dostosować skalę warstwy projektowej.

Jeśli używasz tego narzędzia po raz pierwszy, okno dialogowe „Zestawienie okien/drzwi” zostanie otwarte automatycznie. Aby otworzyć je na późniejszym etapie, wystarczy kliknąć przycisk Ustawienia na Pasku trybów lub w palecie Info.

Parametr	Opis
Listy danych	Zaznacz dane, które mają zostać ujęte w zestawieniu okien/drzwi. Wartości te pochodzą z obiektów typu Okno lub Drzwi występujących na rysunku. Niektóre pola takie jak ID obiektu, Materiał, Producent itd. należy uzupełnić ręcznie w palecie Info lub w ustawieniach.
Grupuj wg ID	Jeśli ta opcja jest zaznaczona, wszystkie obiekty o tym samym ID zostaną zgrupowane w jednej kolumnie. W komórce Liczba w zestawieniu wyświetlana jest liczba identycznych obiektów zawartych w każdej kolumnie. Odznacz tę opcję, aby nie grupować obiektów według ID, a zamiast tego wyświetlić je osobno.
Podgląd	Tutaj znajduje się graficzne odwzorowanie kolumn nagłówka i wierszy oraz jedna przykładowa kolumna dla okna.
Ustawienia dla	Zaznacz na liście rozwijanej element tabeli, którego komponenty graficzne mają zostać dostosowane. Zaznaczony element zostanie podświetlony w oknie podglądu.
Klasa	Zaznacz tę opcję i wybierz z listy rozwijanej klasę, aby do zaznaczonego elementu zastosować atrybuty graficzne z danej klasy.
[Ustawienia linii]
Typ linii	Zaznacz wybrany typ linii.
Kolor linii	Zaznacz wybrany kolor linii.
Grubość linii	Zdefiniuj grubość linii.
Styl linii	Jeśli dla opcji Typ linii wybrałeś Styl linii, tutaj możesz zdefiniować i dostosować wybrany zasób.
[Ustawienia komórek]
Kolor wypełnienia	Zdefiniuj kolor wypełnienia.
Krycie	Zdefiniuj krycie wypełnienia. Przeciągnij suwak w lewo lub w prawo, aby odpowiednio zmniejszyć lub zwiększyć stopień krycia. Im niższa wartość, tym większa przezroczystość wypełnienia komórki.
Styl tekstu	Kliknij przycisk Format tekstu aby zdefiniować rodzaj i rozmiar czcionki, wypełnienie itd. tekstu w komórkach.
Klasa tekstu	Zaznacz tę opcję, aby zdefiniować klasę i zastosować jej ustawienia do tekstu.
Kolor tekstu	Zdefiniuj kolor tekstu.
[Ustawienia grafiki]
Kolor wypełnienia	Zdefiniuj kolor wypełnienia.
Krycie	Zdefiniuj krycie wypełnienia. Przeciągnij suwak w lewo lub w prawo, aby odpowiednio zmniejszyć lub zwiększyć stopień krycia. Im niższa wartość, tym większa przezroczystość wypełnienia komórki.
Klasa obrazu	Zaznacz tę opcję, aby do obrazów w komórkach przypisać klasę. Jeśli jej nie zaznaczysz, do obrazów okien i drzwi zastosowane zostaną te same atrybuty graficzne co w obiektach źródłowych na rysunku.
Pokaż linie wymiarowe	Zaznacz tę opcję, aby wyświetlić na rysunku linie wymiarowe. W razie potrzeby możesz do nich przypisać także klasę.
Styl tekstu	Kliknij przycisk Format tekstu aby zdefiniować rodzaj i rozmiar czcionki, wypełnienie itd. tekstu przynależnego do linii wymiarowych.
Layout grafiki	Określ sposób, w jaki mają zostać wyświetlona okna lub drzwi: w widoku z przodu, w widoku z przodu z rzutem, w widoku z przodu z przekrojem itd.
Skala 1:	Zaznacz tę opcję, aby zdefiniować rozmiar obrazów w jednostkach rzeczywistych. W przeciwieństwie do warstwy projektowej zawierającej zestawienie okien/drzwi, która musi być wyświetlana w skali 1:1, skalę obrazów reprezentujących okna i drzwi w zestawieniu można dowolnie modyfikować.
Dopasuj do X/Y	Zaznacz tę opcję, aby zdefiniować maksymalne wymiary (w jednostkach wydruku) ramki, w której powinny zmieścić się obrazy. W rezultacie obrazy nie będą wyświetlane w konkretnej skali, a odpowiednio powiększone lub pomniejszone, aby optymalnie mieściły się w ramce.
Sortuj (1)	Wybierz pierwsze kryterium, aby określić kolejność, w której zostaną wyświetlone okna. Domyślnie (opcja „Brak”) obowiązuje kolejność utworzenia okien.
Sortuj (2)	W razie potrzeby wybierz kolejne kryterium, aby określić kolejność, w której zostaną wyświetlone okna.
Powtarzaj wiersz nagłówka	Jeśli tabela wykracza poza krawędź strony, tabela zostanie podzielona. Zaznacz tę opcję, aby w takiej sytuacji powtórzyć wiersz nagłówka na każdej stronie.
Powtarzaj kolumnę nagłówka	Jeśli tabela wykracza poza krawędź strony, tabela zostanie podzielona. Zaznacz tę opcję, aby w takiej sytuacji kolumnę nagłówka (domyślnie ID obiektu i Liczbę) powtórzyć z lewej strony na wszystkich stronach.
Ustawienia strony	Kliknij ten przycisk, aby dostosować obszar wydruku i orientację strony (pionową lub poziomą).
Margines lewy/prawy	Zdefiniuj lewy i prawy margines.
Margines górny/dolny	Zdefiniuj górny i dolny margines.

Jeśli na późniejszym etapie dodasz do modelu nowe okna albo zmodyfikujesz lub usuniesz te już istniejące, wokół zestawienia wyświetlone zostanie przerywane obramowanie w kolorze czerwonym, informujące o konieczności zaktualizowania zestawienia. W tym celu przejdź do palety Info i kliknij przycisk Aktualizuj.

Może zdarzyć się tak, że nie wszystkie okna lub drzwi wstawione do modelu mają zostać uwzględnione w zestawieniu. W tym przypadku nie zaznaczaj dla nich opcji Uwzględnij w Zestawieniu okien/drzwi. Znajdziesz ją w palecie Info oraz w ustawieniach (zob. Kategoria Ogólne - Podstawowe).

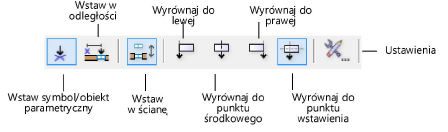

Tryb	Opis
Wstaw symbol/obiekt parametryczny	Zaznacz ten tryb, aby wstawić obiekt w punkcie wstawienia, wyznaczonym następnym kliknięciem myszy.
Wstaw w odległości	Zaznacz ten tryb, aby wstawić obiekt w ścianę w określonej odległości od punktu wstawienia.
Wstaw w ścianę	Zaznacz ten tryb, aby automatycznie wstawić obiekt w ścianę.
Wyrównaj do lewej	Zaznacz ten tryb, aby punkt wstawienia wyznaczyć po lewej stronie wstawianego obiektu.
Wyrównaj do punktu środkowego	Zaznacz ten tryb, aby punkt wstawienia wyznaczyć w punkcie środkowym wstawianego obiektu.
Wyrównaj do prawej	Zaznacz tę opcję, aby punkt wstawienia wyznaczyć po prawej stronie wstawianego obiektu.
Wyrównaj do punktu wstawienia	Zaznacz ten tryb, aby dla wstawianego obiektu użyć pierwotnie zdefiniowanego punktu wstawienia.
Ustawienia	Dostosuj ustawienia.
