Ustawienia balustrady/ogrodzenia

Ustawienia podzielone są na kategorie w oknie dialogowym Ustawienia balustrady/ogrodzenia. Kliknij kategorię (zakładkę) w kolumnie po lewej stronie, aby w środkowej części okna wyświetlić przynależące do niej parametry. W oknie podglądu po prawej stronie zostanie wygenerowany obiekt na podstawie zaznaczonych ustawień.

Parametr	Opis
Widok	Wybierz widok z listy dostępnych widoków standardowych lub określ, czy w podglądzie ma być wyświetlany odcinek 2- czy 4-metrowy obiektu.
Tryb renderowania	Wybierz tryb renderowania z listy dostępnych trybów.

Ustawienia balustrady/ogrodzenia Zakładka Ogólne

Pole	Opis
Wybierz symbol	Wybierz symbol balustrady lub ogrodzenia: ● Zaznacz Bieżące ustawienia, a następnie Balustrady lub Ogrodzenia, aby uzyskać dostęp do listy zasobów bibliotecznych. Jeśli w bibliotece znajdują się Twoje własne niestandardowe symbole, dostępna jest również opcja Ustawienia niestandardowe. ● Jeśli jest ona dostępna, możesz również wybrać opcję Bieżący dokument, aby wyświetlić listę z balustradami lub ogrodzeniami, które zostały zapisane w bieżącym dokumencie.
Zapisz jako symbol	Kliknij, aby otworzyć okno dialogowe Zapisz balustradę/ogrodzenie i zapisać bieżące ustawienia w celu ich ponownego użycia. Zob. Balustrada lub ogrodzenie jako symbol .
Komponent	Zaznacz, czy chcesz utworzyć obiekt 2D, czy obiekt hybrydowy 2D/3D.
Klasa	Aby zarządzać widokiem i widocznością obiektu, możesz wybrać klasę z listy istniejących klas na rysunku lub możesz utworzyć nową klasę.

Jeśli wybierzesz inny symbol po zmianie ustawień, zostanie otwarte okno dialogowe Nowa balustrada/ogrodzenie. Każdy symbol balustrady lub ogrodzenia posiada własne ustawienia. Jeśli chcesz użyć innego symbolu, możesz zastosować jego ustawienia standardowe lub zastosować bieżące ustawienia do nowego obiektu. Wybierz ustawienia, które chcesz zastosować lub kliknij Wszystko lub Brak, aby zaznaczyć lub odznaczyć wszystkie ustawienia.

Ustawienia balustrady/ogrodzenia Kategoria Poręcz

Parametr	Opis
Poręcz	Zaznacz tę opcję, aby do obiektu dodać poręcz.
Profil	Wybierz kształt profilu poręczy i zdefiniuj wymiary. ● Okrągły: Wprowadź żądaną Średnicę. ● Prostokątny: Wprowadź Szerokość i Wysokość. ● Ośmiokątny: Wprowadź żądaną Średnicę. ● Profil niestandardowy: Wybierz profil spośród dostępnych na liście. Możesz utworzyć symbol 2D i zastosować go jako profil niestandardowy. Zapisz profil w bieżącym pliku lub pliku znajdującym się w Twoim folderze użytkownika: [Użytkownik]\Biblioteka\Standardowe\Balustrady i ogrodzenia\Profile poręczy
Wysokość	Zaznacz opcję Oblicz wysokość, aby obliczyć wysokość poręczy automatycznie na postawie wysokości słupków. Zaznacz opcję Dostosuj wysokość, aby wprowadzić żądaną wysokość.
Poręcz kończy się na słupku	Jeśli zaznaczono tę opcję, poręcz będzie zaczynać się na pierwszym i kończyć na ostatnim słupku. Jeśli opcja ta jest odznaczona, długość poręczy będzie pokrywać się z długością ścieżki balustrady/ogrodzenia.
Wydłużenia w przypadku pochyłej poręczy	Dla balustrad i ogrodzeń utworzonych w trybie Linia 3D, możesz wprowadzić długość przedłużenia poręczy na początku i na końcu ścieżki. Jeśli sam obiekt posiada nachylenie, należy wskazać, czy przedłużenie ma przebiegać zgodnie z nachyleniem poręczy czy poziomo pod kątem 0°.

Ustawienia balustrady/ogrodzenia Kategoria Słupek

Pole	Opis
Lista rozwijana	Wybierz opcję Słupek, Bez słupków, Uchwyt ścienny; pozostałe opcje ustawień zostaną dostosowane automatycznie.
Ustawienia słupka
Widok 2D ze słupkiem	Zaznacz tę opcję, aby wyświetlić słupki w rzucie 2D/głównym.
Wysokość słupka	Zaznacz opcję Oblicz wysokość, aby obliczyć wysokość słupków automatycznie na postawie wysokości poręczy. Zaznacz opcję Dostosuj wysokość, aby wprowadzić żądaną wysokość.
Profil	Wybierz kształt profilu słupka i zdefiniuj wymiary. ● Okrągły: Wprowadź żądaną Średnicę. ● Prostokątny: Wprowadź Szerokość i Wysokość. ● Ośmiokątny: Wprowadź żądaną Średnicę. ● Profil niestandardowy: Wybierz profil spośród dostępnych na liście. ● Symbol niestandardowy: Wybierz symbol spośród dostępnych na liście. Możesz utworzyć symbol 2D i zastosować go jako profil niestandardowy, ewentualnie symbol 3D i wykorzystać go jako symbol słupka. Zapisz profil lub symbol w bieżącym pliku lub pliku znajdującym się w folderze użytkownika: [Użytkownik]\Biblioteki\Standardowe\Balustrady i ogrodzenia\Symbole słupków lub [Użytkownik]\Biblioteki\Standardowe\Balustrady i ogrodzenia\Profile słupków.

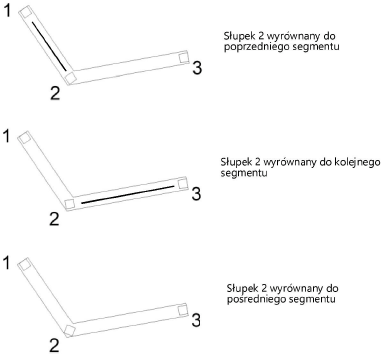

Stałe słupki	Zaznacz jedną lub kilka stałych lokalizacji słupków balustrady/ogrodzenia. ● Słupek na początku i Słupek na końcu: zaznacz tę opcję, aby wstawić słupek w podanej odległości od punktu początkowego lub końcowego ścieżki. ● Słupek na narożniku: zaznacz tę opcję, aby wstawić słupki we wszystkich narożnikach ścieżki. ● Wyrównaj narożny słupek do: zaznacz sposób wyrównania słupków narożnych do segmentu balustrady/ogrodzenia. ● Dwa słupki w narożniku: zaznacz tę opcję, aby wstawić słupki w podanej odległości przed i po każdym narożniku ścieżki.
Położenie
Lista rozwijana opcji położenia	● Przybliżony odstęp: zaznacz tę opcję, aby obliczyć liczbę potrzebnych słupków i rozmieścić je w równych odstępach wzdłuż ścieżki. ● Stały odstęp: zaznacz tę opcję, aby obliczyć liczbę słupków i rozmieścić je w podanych odstępach wzdłuż ścieżki. Istnieje ryzyko, że zachowanie tego odstępu dla pierwszego i ostatniego słupka nie będzie możliwe. ● Liczba słupków: zaznacz tę opcję, aby podaną liczbę słupków rozmieścić w równych odstępach wzdłuż ścieżki.
Położenie	Jeśli zaznaczyłeś istniejącą balustradę lub ogrodzenie, możesz tym przyciskiem otworzyć okno dialogowe Położenie słupka. Wybierz słupek z listy, a następnie kliknij jeden z przycisków: ● Nowy: kliknij tu, aby dodać nowy słupek do ścieżki w połowie odległości zaznaczonego i następującego po nim słupka. W razie potrzeby wprowadź wartość dla odstępu. Maks. i Min. odstęp podają kolejno koniec i początek ścieżki. Przesunięcie: jest to odstęp, o który zostanie przesunięty słupek względem obliczonej pozycji domyślnej. Liczba ujemna przesuwa słupek do punktu początkowego ścieżki; liczba dodatnia do punktu końcowego. Odstęp od podstawy: jest to odstęp, o który zostanie przesunięta podstawa słupka względem obliczonej pozycji domyślnej. Liczba dodatnia wydłuża słupek; liczba ujemna skraca. Wyrównaj narożny słupek do: zaznacz sposób wyrównania słupków narożnych do segmentu balustrady/ogrodzenia (opcja dostępna tylko, gdy zaznaczysz Słupek w narożniku). ● Edytuj: edytuj odstęp oraz wyrównanie zaznaczonego słupka. ● Usuń: usuń słupek. ● Ustawienia domyślne: przywróć ustawienia domyślne i usuń wszystkie dodane i usunięte słupki i odstępy.
Mocowanie boczne	Zaznacz tę opcję, aby wstawić mocowania boczne przy podstawach poszczególnych słupków.
Położenie	Wyznacz kierunek mocowania.
Wysokość	Wprowadź wysokość mocowania.
Odległość	Wprowadź wartość dla poziomej długości mocowania.
Ustawienia uchwytu ściennego
Widok 2D ze słupkiem	Zaznacz tę opcję, aby wyświetlić słupki z uchwytem ściennym w rzucie 2D/głównym.
Widok 2D z elem. poz. mocowania	Zaznacz tę opcję, aby wyświetlić mocowania boczne w rzucie głównym/2D.
Mocowanie
Ściana jest	Wybierz kierunek uchwytu ściennego
Profil	Zdefiniuj kształt uchwytu.
Średnica	Wprowadź średnicę uchwytu ściennego.
Wysokość	Wprowadź wysokość uchwytu ściennego.
Odległość	Wprowadź odstęp między uchwytem ściennym a ścianą.
Stały uchwyt ścienny	Wybierz jeden lub kilka stałych pozycji uchwytów ściennych na balustradzie/ogrodzeniu. ● Uchwyt ścienny na początku i Uchwyt ścienny na końcu: zaznacz tę opcję, aby wstawić uchwyt w określonej odległości od punktu początkowego i końcowego. ● Dwa słupki w narożniku: zaznacz tę opcję, aby wstawić uchwyt w podanej odległości przed i po każdym narożniku ścieżki.
Położenie
Lista rozwijana opcji położenia	● Przybliżony odstęp: zaznacz tę opcję, aby obliczyć liczbę potrzebnych uchwytów ściennych i rozmieścić je w równych odstępach wzdłuż ścieżki. ● Stały odstęp: zaznacz tę opcję, aby obliczyć liczbę uchwytów ściennych i rozmieścić je w podanych odstępach wzdłuż ścieżki. Istnieje ryzyko, że odstęp ten nie będzie mógł zostać zachowany dla pierwszego i ostatniego uchwytu. ● Liczba uchwytów: zaznacz tę opcję, aby podaną liczbę uchwytów rozmieścić w równych odstępach wzdłuż ścieżki.
Położenie	Jeśli zaznaczyłeś istniejącą balustradę lub ogrodzenie, możesz tym przyciskiem otworzyć okno dialogowe Położenie uchwytu ściennego. Wybierz uchwyt z listy, a następnie kliknij jeden z przycisków: ● Nowy: aby dodać nowy uchwyt do ścieżki w połowie odległości zaznaczonego i następującego po nim uchwytu. W razie potrzeby wprowadź wartość dla odstępu. Maks. i Min. odstęp podają kolejno koniec i początek ścieżki. Przesunięcie: jest to odstęp, o który zostanie przesunięty uchwyt względem obliczonej pozycji domyślnej. Liczba ujemna przesuwa uchwyt do punktu początkowego ścieżki; liczba dodatnia do punktu końcowego. ● Edytuj: edytuj odstęp zaznaczonego uchwytu. ● Usuń: usuń uchwyt. ● Ustawienia domyślne: przywróć ustawienia domyślne i usuń wszystkie dodane i usunięte uchwyty i odstępy.

Ustawienia balustrady/ogrodzenia: Kategoria Rama/Panel

Parametr	Opis
Rama/Panel	Zaznacz tę opcję, aby narysować ramę lub panel pomiędzy słupkami.
Rama i panel wyrównane do początku i końca	Jeśli zaznaczono tę opcję, rama lub panel będzie zaczynać się na pierwszym i kończyć na ostatnim słupku. Jeśli opcja ta jest odznaczona, rama lub panel będzie pokrywać się z długością ścieżki balustrady/ogrodzenia.
Brak ramy/panelu w narożniku bez słupka	Jeśli zaznaczono powyższą opcję, ramy/panele w narożnikach nie zostaną utworzone, przy czym należy również odznaczyć opcję Słupek w narożniku. Jeśli powyższa opcja jest odznaczona, zostaną utworzone ramy i panele wokół narożników.
Typ	Zaznacz Rama lub Panel. Opcje ustawień zostaną dostosowane automatycznie. ● opcja Rama wstawia kilka prętów pomiędzy słupkami. ● opcja Panel wstawia panele pomiędzy słupkami.
Górna/Dolna/Boczna	W przypadku ramy: zaznacz, czy chcesz wstawić określone pręty po bokach poszczególnych odcinków balustrady lub ogrodzenia - u góry, u dołu, czy z boku.
Odstęp od poręczy	Wprowadź odstęp między poręczą a górną krawędzią ramy lub panelu.
Odstęp od podłoża	Wprowadź odstęp między dolną krawędzią ramy lub panelu a podłożem.
Profil	W przypadku ramy: wybierz kształt profilu prętów i zdefiniuj wymiary. ● Liniowy: Brak wymiarów ● Płaski: Wprowadź żądaną Szerokość. ● Okrągły: Wprowadź żądaną Szerokość. ● Prostokątny: Wprowadź Szerokość i Wysokość.
Rama
Opcje ramy	Zaznacz jedną lub kilka opcji, aby zdefiniować pozycję prętów ● Utwórz poziome pręty ● Utwórz pionowe pręty ● Obróć pręty o 45°
Profil	Wybierz kształt profilu prętów i zdefiniuj wymiary: ● Liniowy: Brak wymiarów ● Płaski: Wprowadź żądaną Grubość. ● Okrągły: Wprowadź żądaną Grubość. ● Prostokątny: Wprowadź Grubość i Głębokość.
Maks. rozstaw:	Wprowadź maksymalny odstęp między prętami.

Ustawienia balustrady/ogrodzenia: Kategoria Początek/Zakończenie

Wprowadź kąt sfazowania dla początku i zakończenia balustrady lub ogrodzenia dla rzutu 2D/głównego; wprowadź wartość 0 (zero) dla krawędzi prostej.

Ustawienia balustrady/ogrodzenia: Kategoria Atrybuty

Jest to lista klas i atrybutów danych klas poszczególnych komponentów balustrady lub ogrodzenia. Kliknij dwukrotnie daną pozycję, aby otworzyć żądane okno dialogowe atrybutów. Aby uzyskać więcej informacji na temat definiowania atrybutów, zob. Paleta Atrybuty.

Balustrada lub ogrodzenie jako symbol

Skonfigurowaną balustradę lub ogrodzenie możesz zapisać jako symbol w bieżącym dokumencie lub w bibliotece. Po wstawieniu symbol zmieni się w obiekt parametryczny z predefiniowanymi wartościami (zob. Symbole).

Aby zapisać balustradę lub ogrodzenie jako symbol, wykonaj następujące czynności:

1. Otwórz okno Ustawienia balustrady/ogrodzenia, a następnie w zakładce Ogólne kliknij przycisk Zapisz jako symbol.

Pole	Opis
Przeznaczenie docelowe	Zaznacz, czy chcesz zapisać obiekt jako zasób w bieżącym dokumencie, czy też jako szablon w bibliotece. Dokładna lokalizacja zostanie wyświetlona po zapisaniu pliku.
Nazwa	Wprowadź nazwę symbolu.
Folder symboli	Jeśli chcesz zapisać symbol w bieżącym dokumencie, zaznacz bieżący plik, aby zapisać symbol w folderze głównym. Kliknij dwukrotnie wybrany folder na liście, aby zapisać w nim symbol. Aby utworzyć nowy folder, kliknij Nowy folder. Aby utworzyć podfolder w wybranym folderze, zaznacz folder i kliknij przycisk Przeglądaj albo dwukrotnie kliknij folder.

● Aby zapisać symbol w bibliotece, zaznacz opcję Zapisz jako szablon w bibliotece i wprowadź nazwę symbolu. Dostęp do takiego symbolu uzyskasz, zaznaczając opcję „Niestandardowe” na liście rozwijanej Wybierz symbol w karcie Ogólne. Pliki biblioteki można udostępniać innym użytkownikom.

● Aby zapisać symbol w bieżącym pliku, zaznacz opcję Zapisz jako symbol w bieżącym dokumencie. Następnie wprowadź nazwę symbolu i wybierz folder docelowy. Jeśli zapisałeś symbol w bieżącym dokumencie, możesz go odnaleźć w liście rozwijanej Wybierz symbol w kategorii Ogólne jako Bieżący dokument lub w Menedżerze zasobów. Symbole można udostępniać innym użytkownikom, eksportując je z Menedżera zasobów (zob.: Eksportowanie zasobów).
