Schody

To narzędzie służy do projektowania schodów w widokach 2D i 3D. Schody zostaną automatycznie utworzone jako obiekt parametryczny (2D i 3D), który jest łatwo edytowalny w palecie Info. Utworzone schody są obiektem standardowym o ograniczonej liczbie parametrów. Jeżeli zamierzasz utworzyć bardziej zaawansowane obiekty, skorzystaj z narzędzia Schody (złożone), dostępnego w wersji branżowej Vectorworks Architect.

Dostępność parametrów i trybów jest zależna od zainstalowanej wersji programu:

● Vectorworks Fundamentals oraz Vectorworks Landmark umożliwiają tworzenie schodów prostych.

● Natomiast wersja Vectorworks Architect udostępnia narzędzia do wstawiania schodów zarówno prostych, jak i w kształcie L i U oraz kręconych/spiralnych.

Schody proste

1. Włącz narzędzie Schody (podstawowe) w zestawie narzędzi dodatkowych Architektura. Kursor zmieni się w znak plus.

2. Najpierw kliknij, aby wyznaczyć punkt wstawienia, a następnie kliknij ponownie, aby określić szerokość schodów.

3. Poruszaj myszką pod kątem prostym, aby wyznaczyć długość biegu schodów. Liczba stopni będzie zwiększać się stopniowo wraz z oddalaniem się kursora od punktu początkowego.

4. Kliknij kolejny raz, aby zakończyć schody. Na ekranie zostanie wyświetlone okno dialogowe.

Nie ma konieczności, aby od samego początku precyzyjnie wyznaczać wymiary. Przede wszystkim istotne jest, aby wskazać orientację pierwszego segmentu, gdyż ma to decydujące znaczenie dla orientacji samych schodów. Długość biegu schodów można później dostosować w oknie ustawień, które wyświetli się na ekranie.

Parametr	Opis
Tryb wstawienia: s: Szer. stopnia L: Długość (biegu schodów) H: Wys. schodów: h: Wys. stopnia # wzniosów: Liczba stopni (wzniosów)	Na liście rozwijanej wskaż grupę parametrów, na podstawie której chcesz zdefiniować schody. Dostępność parametrów w oknie zależy od wybranej opcji. ● s + H wg wzoru 2h+s: W tym trybie definiujesz schody za pomocą parametrów takich jak: szerokość stopnia i wysokość kondygnacji. Wysokość stopnia (podstopnicy) obliczana jest według następującego wzoru: 63<2h+s<64. Następnie liczba stopni obliczana jest na podstawie uzyskanej wysokości stopnia oraz wysokości kondygnacji. Szerokość stopnia (między 26 cm a 30 cm) i wysokość stopnia (między 15,5 cm a 18 cm) - optymalna szerokość stopnia: ok. 28 cm. Optymalna wysokość stopnia: 16,5 cm. Uwaga! Zbyt niskie stopnie są niebezpieczne podczas schodzenia, podczas gdy zbyt wysokie stopnie zagrażają bezpieczeństwu podczas wchodzenia. ● L + H wg wzoru 2h+s: W tym trybie definiujesz schody za pomocą parametrów takich jak: całkowita długość biegu schodów i wysokość schodów. Szerokość stopnia obliczana jest automatycznie (s = L / (#wzniosów -1), podobnie jak wysokość stopnia (h = H / #wzniosów). Stosunek wysokości stopnia do szerokości stopnia wyświetli się na czerwono, jeśli otrzymana wartość nie będzie mieścić się w zakresie 62-64 cm. ● L + H + # wzniosów: W tym trybie definiujesz schody za pomocą parametrów takich jak: całkowita długość biegu schodów, wysokość schodów oraz liczba wzniosów. Szerokość stopnia obliczana jest automatycznie (s = L / (#wzniosów -1), podobnie jak wysokość stopnia (h = H / #wzniosów). Stosunek wysokości stopnia do szerokości stopnia wyświetli się na czerwono, jeśli otrzymana wartość nie będzie mieścić się w zakresie 62-64 cm. ● s + H + # wzniosów: W tym trybie definiujesz schody za pomocą parametrów takich jak: szerokość stopnia, wysokość schodów i liczba wzniosów. Całkowita długość biegu schodów obliczana jest automatycznie (L = s (#wzniosów -1), podobnie jak wysokość stopnia (h = H / #wzniosów). Stosunek wysokości stopnia do szerokości stopnia wyświetli się na czerwono, jeśli otrzymana wartość nie będzie mieścić się w zakresie 62-64 cm. ● s + h + # wzniosów: W tym trybie definiujesz schody za pomocą parametrów takich jak: szerokość stopnia, wysokość stopnia i liczba wzniosów. Całkowita długość biegu schodów obliczana jest automatycznie (L = s (#wzniosów -1), podobnie jak wysokość schodów (H = #wzniosów x h). Stosunek wysokości stopnia do szerokości stopnia wyświetli się na czerwono, jeśli otrzymana wartość nie będzie mieścić się w zakresie 62-64 cm.
Szer. stopnia (s)	To jest odległość mierzona w poziomie między noskami dwóch kolejnych stopni na danej linii biegu.
Długość (L)	To jest całkowita długość biegu schodów. Po otworzeniu okna ustawień długość biegu schodów wypełniana jest automatycznie na podstawie schodów narysowanych w projekcie.
Wysokość schodów (H)	To jest różnica wysokości między początkiem a końcem schodów (np. między kondygnacją +00 a kondygnacją +01).
Wys. stopnia (h)	To jest odległość mierzona w pionie między noskami dwóch kolejnych stopni.
Liczba wzniosów (# wzniosów)	Liczba wzniosów odpowiada liczbie podstopnic (zwanych również przednóżkami), a nie liczbie stopni (stopnic lub podnóżków) widocznych na rzucie 2D/głównym. Ogólnie liczba wzniosów jest o 1 większa niż liczba stopnic.
Szerokość	To jest szerokość schodów.
1. kliknięcie	To ustawienie wyznacza kierunek biegu schodów.
Początek schodów	Pierwszy segment, wyznaczany na rysunku dwoma kliknięciami, reprezentuje początek schodów (pierwszy stopień).
Koniec schodów	Pierwszy segment, wyznaczany na rysunku dwoma kliknięciami, reprezentuje koniec schodów (ostatni stopień).

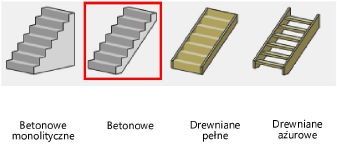

Typ	Schody drewniane składają się z belek policzkowych z podstopnicami (Schody drewniane pełne) lub bez podstopnic (Schody drewniane ażurowe).
Linia cięcia
Brak	Odwzorowanie 2D schodów na dolnej kondygnacji biegnących w kierunku bieżącej kondygnacji zaznaczane jest na rysunku za pomocą linii ciągłych, ponieważ schody są w pełni widoczne.
Linie ciągłe	Odwzorowanie 2D dwóch biegów schodów: ● jeden bieg schodów na dolnej kondygnacji biegnący w kierunku bieżącej kondygnacji zaznaczany jest na rysunku za pomocą linii ciągłych, ponieważ jest on w pełni widoczny; ● jeden bieg schodów na bieżącej kondygnacji biegnący w kierunku górnej kondygnacji, z linią cięcia zdefiniowaną na wysokości ok. 1 m powyżej bieżącej kondygnacji.
Linie przerywane powyżej	Odwzorowanie 2D schodów na bieżącej kondygnacji biegnących w kierunku górnej kondygnacji, z linią cięcia zdefiniowaną na wysokości ok. 1 m powyżej bieżącej kondygnacji.
Numeracja stopni	Zaznacz tę opcję, aby ponumerować wszystkie stopnie w widoku 2D. Dostępność parametrów zależy od wybranego widoku dla linia cięcia.
Brak widoku 3D	Jeżeli zaznaczysz tę opcję, schody zostaną wyświetlone tylko w rzucie 2D/głównym. W dalszym ciągu będziesz mógł włączyć widok 3D schodów w palecie Info.
Stopnie W tej zakładce znajdują się dodatkowe parametry definiujące stopnie.
Grubość stopnicy	Określ grubość stopnicy (podnóżka).
Grubość podstopnicy	Określ grubość podstopnicy (przednóżka).
Stopnice z dł. noska	Wprowadź długość noska, czyli części stopnicy zwiększającej jej szerokość i wystającej poza podstopnicę. Ta opcja jest dostępna tylko dla drewnianych schodów.
Balustrada W tej zakładce znajdują się dodatkowe parametry definiujące balustradę. Te ustawienia mają zastosowanie tylko w widoku 3D.
Balustrada – lewa	Zaznacz tę opcję, aby utworzyć balustradę po lewej stronie schodów w kierunku chodu.
Balustrada – prawa	Zaznacz tę opcję, aby utworzyć balustradę po prawej stronie schodów w kierunku chodu.
Wysokość balustrady	Wprowadź wysokość balustrady. Uwzględnij przy tym bieżące jednostki zdefiniowane w pliku. Balustrady będą miały kwadratowe profile o wymiarach 50x50mm. Uwaga! Tych parametrów nie można edytować.

Edycja schodów

● Użyj narzędzia Schody (podstawowe). W tym celu kliknij obiekt kursorem w kształcie znaku plus. Na ekranie ponownie otworzy się okno ustawień, którym posługiwałeś podczas tworzenia schodów.

● Gdy korzystasz z palety Info, zaznacz schody i dostosuj żądane parametry. Znajdziesz tu te same parametry co w oknie ustawień.

Następujące pola: 2. bieg schodów, 3. bieg schodów oraz Liczba stopni zabiegowych nie mają zastosowania do schodów prostych.

Schody w kształcie L i U oraz schody kręcone/spiralne

Wersja Vectorworks Architect umożliwia tworzenie schodów zarówno prostych, jak i w kształcie L i U oraz schodów kręconych/spiralnych.
