Narzędzie Automatyczne linie wymiarowe pozwala zwymiarować kilka obiektów jednocześnie, w tym ściany. Do tego celu służą trzy tryby złożone:

        Linia przekroju prosta

        Linia przekroju złożona

        Automatyczne wymiarowanie ściany

Poza tym wymiarowanie ścian pozwala na zastosowanie skojarzonych linii wymiarowych. Szczegóły dotyczące tej operacji znajdują się w zagadnieniu opisującym wymiarowanie ścian (zob. Wymiarowanie zestawu ścian). Utworzone wymiarowanie można wstawić do adnotacji okna widoku lub bezpośrednio do dokumentu. Uwaga! To narzędzie nie ma zastosowania do obiektów w widokach 3D.

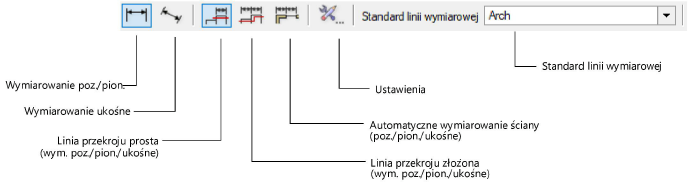

Gdy zaznaczysz narzędzie Automatyczne linie wymiarowe w zestawie narzędzi Oznaczenia, na Pasku trybów pojawią się następujące opcje. Dwa pierwsze tryby proste występują w kombinacji z trzema trybami złożonymi.


Ustawienia domyślne automatycznych linii wymiarowych

Aby utworzyć automatyczną linię wymiarową, należy najpierw zdefiniować domyślne ustawienia narzędzia. Automatyczne linie wymiarowe mogą mieć postać łańcucha wymiarowego (zob. Wstaw łańcuch wymiarowy).

W przeciwieństwie do trybów: Linia przekroju prosta i Linia przekroju złożona, trzeci tryb Automatyczne wymiarowanie ściany umożliwia tworzenie skojarzonych linii wymiarowych. Następujące warunki powinny być spełnione:

        należy zaznaczyć opcję Skojarzone linie wymiarowe w zakładce Linie wymiarowe (Preferencje dokumentu);

        w oknie Automatyczne linie wymiarowe zaznacz jedną z dwóch opcji: Brak linii pomocniczych lub Linie pomocnicze.

W przypadku dwóch kolejnych opcji, tj. Linii pomocniczych o dł. wyznaczonej kliknięciem oraz Linii pomocniczych o stałej długości nie można utworzyć skojarzonych linii wymiarowych.

Jeżeli chcesz utworzyć linie wymiarowe o stałej długości linii pomocniczych, możesz utworzyć własny standard linii i zaznaczyć opcję Stała długość linii pomocniczych. Zob.: Używanie własnego standardu linii wymiarowej.

Wymiarowanie drzwi i okien

Podczas automatycznego wymiarowania drzwi i okien, które zostały utworzone za pomocą narzędzi Okno lub drzwi wewnętrzne albo Okno lub drzwi zewnętrzne, wymiarowaniu podlega otwór w ścianie. W przypadku występowania ościeżnic okiennych/drzwiowych, zwymiarowany zostanie otwór w ścianie, nie zaś sam obiekt.

Wymiarowanie symboli drzwi i okien

W przypadku automatycznego wymiarowania symboli drzwi i okien, które zostały utworzone za pomocą narzędzi Okno lub drzwi wewnętrzne i Okno lub drzwi zewnętrzne, wymiary otworu w ścianie odpowiadają wymiarom symbolu.

Linie wymiarowe osi otworów są skojarzone jedynie, gdy symbol posiada punkt na osi, do którego można „przypiąć” linię wymiarową.

Tryby wymiarowania


Linia przekroju prosta (wym. poz.pion./ukośne)

Ten tryb umożliwia automatyczne zwymiarowanie dowolnej liczby obiektów w rzucie 2D/głównym. W zależności od wskazanego trybu (Wymiarowanie poz./pion. lub Wymiarowanie ukośne), linie wymiarowe będą przebiegać równolegle do osi XY lub też nie. Typ wymiarowanych obiektów zależy od opcji wybranych w oknie ustawień. Upewnij się, że rysunek znajduje się w rzucie 2D/głównym.

Wymiarowaniu podlegają (prawie wszystkie) punkty przecięcia linii przekroju z krawędziami obiektów (wskazanych w Ustawieniach), a nie tylko punkty początkowy i końcowy narysowanej linii.

1.      Kliknij i przeciągnij linię przekroju przez dowolną liczbę obiektów.

2.      Kliknij, aby wyznaczyć położenie linii wymiarowej.

3.      Kolejne kliknięcie wyznacza położenie linii wymiarowej względem obiektu.

Jeśli zaznaczyłeś opcję Linie pomocnicze o dł. wyznaczonej kliknięciem, ostatnim kliknięciem wyznaczysz długość linii pomocniczej.


Linia przekroju złożona (wym. poz.pion./ukośne)

Za pomocą tego trybu narysujesz linię przekroju w kształcie dowolnego wieloboku.

Wymiarowaniu podlegają (prawie wszystkie) punkty przecięcia linii przekroju z krawędziami obiektów (wskazanych w Ustawieniach), a nie tylko punkty początkowy i końcowy narysowanej linii.

1.      Wyznacz pierwszy segment linii przekroju, a kolejne segmenty dodaj kliknięciami myszy. Aby zakończyć rysowanie linii przekroju, kliknij dwukrotnie. Przekrój może objąć dowolną liczbę obiektów. W przypadku połączenia tego trybu z opcją Wymiarowanie ukośne, kąt linii wymiarowej jest wyznaczony przez kąt pierwszego i ostatniego punktu przecięcia linii przekroju.

2.      Kliknij, aby wyznaczyć położenie linii wymiarowej.

3.      Kolejne kliknięcie wyznacza położenie linii wymiarowej względem obiektu.

Jeśli zaznaczyłeś opcję Linie pomocnicze o dł. wyznaczonej kliknięciem, ostatnim kliknięciem wyznaczysz długość linii pomocniczej.


Automatyczne wymiarowanie ściany (poz./pion./ukośne)

Dzięki temu trybowi można utworzyć maksymalnie pięć spiętrzonych linii wymiarowych.

Aktywuj tryb Automatyczne wymiarowanie ściany i w oknie Automatyczne linie wymiarowe wskaż, które elementy ścian mają zostać uwzględnione w wymiarowaniu, np. otwory, osie otworów, grubość ścian, wymiar całkowity (zob. Ogólne).

Ten tryb ma zastosowanie zarówno do wymiarowania pojedynczej ściany, jak i zestawu ścian.

Wymiarowanie pojedynczej ściany

Sposób działania tego trybu zależy od opcji wybranych w oknie w zakładce Rysowanie w Preferencjach Vectorworks.

        Jeśli używasz trybu Kliknij i przeciągnij, kliknij wymiarowaną ścianę i przeciągnij mysz w miejsce, gdzie ma znaleźć się pierwsza linia wymiarowa. Zwolnij przycisk myszy, aby zakończyć czynność.

        Jeżeli rysujesz w trybie Kliknij/kliknij, kliknij najpierw ścianę, a następnie kliknij w miejscu, w którym chcesz wstawić pierwszą linię wymiarową.

Wymiarowanie zestawu ścian

Operacja wymiarowania zestawu ścian przebiega podobnie, ale najpierw trzeba wskazać ściany, które chcesz zwymiarować, a następnie kliknąć jedną z zaznaczonych ścian.

Uwaga! Odstęp między liniami wymiarowymi wprowadź w polu Odstęp między liniami wymiarowymi w oknie ustawień.

Gdy narzędzie Automatyczne linie wymiarowe jest włączone, można - oprócz narzędzia Zaznaczenie - posłużyć się klawiszem Shift do zaznaczenia ścian. W tym celu przytrzymaj klawisz Shift i kliknij wszystkie ściany przeznaczone do wymiarowania. Następnie zwolnij klawisz Shift. Zastosuj jeden z trybów rysowania (Kliknij i przeciągnij lub Kliknij/kliknij), aby wstawić linię wymiarową.

Skojarzone linie wymiarowe

Jeśli edytujesz skojarzoną linię wymiarową za pomocą myszy, skojarzenie z obiektem zostanie zachowane, a linia wymiarowa pozostanie skojarzona.

Użyj poleceń Przesuń (zob. Przesuwanie obiektów) lub Zaznaczenie, aby edytować rysunek i linie wymiarowe za pomocą myszy.

~~~~~~~~~~~~~~~~~~~~~~~~~
