Créer un style d’étiquette de données

La bibliothèque Vectorworks contient de nombreuses étiquettes utilisées fréquemment. Si vous avez besoin d’une étiquette pour un autre type d’objet (comme un poteau) ou avec d’autres données (comme les dimensions d’une fenêtre), créez un style d’étiquette de données sur mesure.

Lorsque vous créez un style d’étiquette, cela vous permet de définir des valeurs fixes pour certains paramètres qui s’appliqueront à tous les exemplaires qui utilisent ce style tout en gardant la possibilité d’éditer d’autres paramètres pour chaque exemplaire individuel de l’étiquette. Voir Concept: Styles d’objet. Une fois que vous avez créé un style d’étiquette, vous pouvez le sélectionner dans le Navigateur des ressources via la Barre des modes ou dans la boîte de dialogue « Préférences étiquette de données ».

● Dans le Gestionnaire des ressources, sélectionnez une étiquette de données existante dans le fichier actif pour l’utiliser comme point de départ. Cliquez avec le bouton droit de la souris sur la ressource et sélectionnez Éditer dans le menu contextuel.

● Sélectionnez une étiquette de données existante dans le dessin à utiliser comme point de départ. Dans la palette Info Objet, sélectionnez Supprimer le style dans la liste Style. Sélectionnez la commande Créer un style d'objet ou cliquez avec le bouton droit de la souris sur l’étiquette et sélectionnez Nouveau style d'objet à partir d’un objet sans style dans le menu contextuel. Dans la boîte de dialogue « Création d'un symbole », sélectionnez le dossier cible du style de l’étiquette de données.

3. Sélectionnez l’onglet « Ligne directrice » pour définir les options de la ligne directrice de l’étiquette.

Champ	Description
Utiliser ligne directrice	Cochez cette option pour dessiner une ligne directrice avec l’étiquette et indiquez les paramètres de l’étiquette.
Type de ligne directrice	Sélectionnez un type de ligne directrice (ligne, arc ou bézier).
Longueur coude	Saisissez une longueur par défaut pour le coude de la ligne directrice en unités papier, ou saisissez une valeur de zéro pour ne pas utiliser de coude. Une fois l’étiquette insérée dans le dessin, vous pouvez déplacer le point de contrôle du coude pour en modifier la longueur.
Rayon ligne directrice	Si vous avez sélectionné l’option Arc comme Type de ligne directrice, saisissez le rayon de l’arc.
Marqueur	Sélectionnez cette option pour ajouter un marqueur à l’extrémité de la ligne directrice et sélectionnez le style de marqueur. Pour plus de détails, voir Marqueurs.
Classe ligne directrice	Sélectionnez une classe existante, ou créez une nouvelle classe. Sélectionnez <Classe étiquette de données> pour placer la ligne directrice dans la même classe que l’étiquette de données.
Position horizontale	Indiquez si vous souhaitez prolonger le coude de la ligne à gauche ou à droite de la ligne directrice. Sélectionnez l’option Automatique pour modifier la position du coude automatiquement en fonction de la position de l’étiquette.
Déplacer __ avec l’objet	Indiquez si vous souhaitez déplacer toute l’étiquette ou uniquement l’extrémité de la ligne directrice lorsque vous déplacez l’objet.
Points d'attache multiples	Cochez cette option pour que la ligne directrice se lie à l’étiquette au point d’attache le plus proche, défini par le point 2D dans la mise en forme de l’étiquette.

4. Sélectionnez l’onglet « Affichage » pour définir les propriétés d’affichage de l’étiquette.

Champ	Description
Aligner aux murs/objets	Cochez cette option pour faire pivoter l’étiquette selon l’angle de l’objet associé. Pour les murs, les étiquettes de données seront pivotées comme si elles étaient insérées dans le mur.
Alignement du mur	Indiquez la partie de mur à laquelle doit être alignée l’étiquette (ligne axiale, bas, haut ou position libre).
Toujours ouvrir la boîte de dialogue 'Éditer les données de l'étiquette’	Cochez cette option pour toujours ouvrir une boîte de dialogue d’édition des données à chaque fois que vous placez l’étiquette dans le dessin.
Redimensionner	Modifiez l’échelle de l’étiquette: ● Sélectionnez Symétriquement pour modifier la largeur et la hauteur de façon équivalente selon le Facteur spécifié. ● Sélectionnez Asymétriquement pour modifier la largeur selon le Facteur X et la hauteur selon le Facteur Y.
Adapter les objets Texte	Sélectionnez pour ajuster l’échelle du texte de l’étiquette à l’aide des facteurs. Pour un redimensionnement asymétrique, la taille du texte est contrôlée par le Facteur X et la position du texte est contrôlée par les deux facteurs.
Facteur X/Y	Saisissez un facteur pour le redimensionnement de l’étiquette (par exemple, saisissez 2 pour doubler la taille de l’étiquette, ou saisissez 0,5 pour réduire la taille de l’étiquette de moitié par rapport à l’original).
Éditer mise en forme de l'étiquette	Cliquez sur ce bouton pour ouvrir la fenêtre d’édition de l’étiquette, définir la géométrie de l’étiquette et les champs qu’elle contient (voir étapes 7 et 8).

5. Sélectionnez l’onglet « Placement automatique » pour définir les options de placement par défaut des étiquettes lorsque vous les placez à l’aide du mode Plusieurs objets. Les mesures sont exprimées en unités papier.

Champ	Description
Décalage basé sur	Indiquez si vous souhaitez décaler l’étiquette par rapport au système de coordonnées de l’objet étiqueté ou par rapport aux axes de la page. L’option Orientation de l’objet étiqueté nécessite une vue Plan 2D.
Décalage X/Y	Saisissez les décalages X et Y à partir du centre du cadre de sélection de l’objet associé, comme projetés sur le plan de l’écran.
Longueur ligne directrice	Si l’option Utiliser ligne directrice est cochée dans l’onglet « Ligne directrice », saisissez la longueur de la ligne directrice par défaut.
Angle ligne directrice	Si l’option Utiliser ligne directrice est cochée dans l’onglet « Ligne directrice », saisissez l’angle de la ligne directrice par défaut.

6. Sélectionnez l’onglet « Standards » et spécifiez, pour chaque objet texte dynamique de l’étiquette, sa valeur suivante (s’il s’agit d’une valeur incrémentée) ou la valeur par défaut (si d’application).

7. Dans l’onglet « Affichage », cliquez sur Éditer mise en forme de l'étiquette.

Dans la fenêtre d’édition de l’étiquette, dessinez la géométrie de l’étiquette selon les unités papier à l’aide d’un outil graphique spatial. L’origine (0,0) correspond toujours au point d’attache primaire d’une ligne directrice, si vous en utilisez une. Pour définir un autre point d’attache, ajoutez un point 2D à la géométrie et cochez l’option Points d'attache multiples dans la boîte de dialogue « Style étiquette de données ».

8. Utilisez l’outil Texte pour ajouter des objets texte statiques ou dynamiques à l’étiquette. Dans la palette Info Objet, spécifiez l’apparence du texte; voir Mettre en forme du texte pour plus d’informations sur les options disponibles.

● Un texte dynamique reprend les données de l’objet auquel est liée l’étiquette (par exemple, la largeur de la fenêtre) dans chaque étiquette et remplace l’objet texte. Pour créer un texte dynamique, sélectionnez l’objet texte et cochez l’option Utiliser du texte dynamique dans la palette Info Objet. Cliquez sur Définir champ de l'étiquette pour ouvrir la boîte de dialogue « Définir champ de l'étiquette ».

Champ	Description
Champ	Saisissez le texte qui apparaîtra pour ce champ dans l’étiquette ainsi que dans la boîte de dialogue « Éditer les données de l'étiquette ».
Champ calculé	Sélectionnez cette option pour utiliser les données obtenues à partir du dessin pour ce champ ou pour utiliser une série de nombres ou lettres automatique. Vous pouvez inclure plusieurs sources de données dans le même champ.
Définition actuelle champ	Les variables peuvent être placées dans ce champ automatiquement en fonction de votre Source de données et Destinataire des données. Vous pouvez ajouter du texte statique ou de la ponctuation manuellement, ainsi que des opérateurs arithmétiques simples (qui opèrent uniquement sur des champs numériques). Par exemple, pour afficher le prix d’un appareil avec une marge de 10 pour cent sur le prix initial du format de base de données, vous pourriez obtenir une formule qui ressemble à la suivante: #Appliance Record#.#Price# + #Appliance Record#.#Price# * 0.1
Source de données	Indiquez la source des données qui doivent apparaître dans l’étiquette. Différentes options sont disponibles pour chaque source. ● Paramètres objet: Sélectionnez le Nom d’objet et le Nom de paramètre à utiliser (par exemple, fenêtre et largeur fenêtre). ● Format de base de données: Sélectionnez le Nom de format de base de données et le Nom de champ provenant du format de base de donnée à utiliser (par exemple, le format de base de données Plante et le champ Emplacement). ● Entité IFC: Pour afficher les valeurs d’un jeu de paramètres (comme la Classification) sans tenir compte de l’IfcEntity de l’objet, sélectionnez N’importe quelle entité IFC, et sélectionnez ensuite le Nom jeu de paramètres et le Nom propriété. Pour afficher les données pour une entité IFC spécifique, sélectionnez Sélectionner une nouvelle entité IFC et sélectionnez un objet dans la boîte de dialogue « Sélectionner objet IFC ». L’objet apparaît dans le champ IfcEntity. Sélectionnez ensuite le Nom du jeu de paramètres et le Nom de propriété à utiliser. Pour utiliser l’une des valeurs « basiques » d’une entité IFC (comme le nom), sélectionnez le nom de l’entité IFC dans la liste Nom jeu de paramètres. ● Fonction objet: Sélectionnez une Fonction spécifique à l’objet (par exemple, surface). ● Fonction générale: Sélectionnez une Fonction générale (par exemple, numéro planche de présentation). ● Valeur intervalle: Sélectionnez un format de valeur (entier, minuscule, majuscule). Cliquez ensuite sur Préférences séquence pour saisir une Valeur de départ, un Incrément et une Valeur suivante. ● Si vous sélectionnez une source de données avec un seul type d’unité de dimension, de superficie, de volume ou d’angle, des champs supplémentaires apparaissent pour vous permettre de définir l’Unité et la Précision. Cochez Afficher symbole des unités pour afficher l’unité à côté de la valeur.
Lier le champ	Sélectionnez cette option pour lier les données de l’étiquette à un champ associé à l’objet. Par exemple, vous pouvez avoir une étiquette pour une porte avec un champ qui extrait la configuration des paramètres de la porte. Vous pouvez lier le champ au champ Type d’opération dans le format de base de données IFC de la porte pour mettre à jour automatiquement le format si une porte reçoit une étiquette.
Destinataire des données	Indiquez le destinataire des données extraites. Différentes options sont disponibles pour chaque destinataire. ● Paramètres objet: Sélectionnez le Nom d’objet et le Nom de paramètre à utiliser (par exemple, fenêtre et largeur fenêtre). ● Format de base de données: Sélectionnez le Nom de format de base de données et le Nom de champ provenant du format de base de donnée à utiliser (par exemple, le format de base de données Plante et le champ Emplacement). ● Entité IFC: Dans la boîte de dialogue « Sélectionner objet IFC », sélectionnez un objet. L’objet apparaît dans le champ Entité IFC. Sélectionnez le Nom du jeu de paramètres et le Nom de propriété à utiliser.
Ajouter à la définition	Une fois que vous avez sélectionné les détails pour une source de données (et un destinataire supplémentaire pour les données, si d’application), cliquez sur ce bouton pour ajouter les variables adéquates à la fenêtre Définition actuelle champ.
Saisie manuelle	Cochez cette option pour saisir des données sur mesure pour ce champ une fois l’étiquette placée dans le dessin.
Type de champ	Sélectionnez le type de données à saisir dans le champ: ● Texte: Sélectionnez cette option pour n'accepter que des valeurs textuelles, comme un mot ou une phrase. ● Nombre entier: Sélectionnez cette option pour n'accepter que des valeurs numériques sans décimales, p.ex. 1, 3 ou 123456 (utilise moins de mémoire que le champ Nombre réel). ● Booléen: Sélectionnez cette option pour n'accepter que des valeurs binaires (case à cocher). ● Nombre réel: Sélectionnez cette option pour n'accepter que des valeurs numériques générales d’un format spécifique, par exemple des fractions, des dimensions ou des dates. Cliquez sur Définir pour préciser le format. ● Liste déroulante: Sélectionnez cette option pour définir une liste d’options à sélectionner. Cliquez sur Définir pour saisir les différentes options.
Définir	Si vous avez choisi l’option Liste déroulante pour le paramètre Champ, cliquez sur ce bouton pour ouvrir la boîte de dialogue « Valeurs disponibles ». Saisissez les options à afficher dans la liste, appuyer sur Enter (Windows) ou Return (Mac) pour séparer les différents éléments. Si vous avez choisi Nombre réel pour le paramètre Champ, cliquez sur ce bouton pour ouvrir la boîte de dialogue « Format des nombres » et sélectionnez un format. ● Général: Les nombres s’affichent selon le format de nombre général par défaut ● Décimal: Saisissez une valeur pour le nombre de décimales et choisissez ou non d’ajouter une virgule comme séparateur pour les milliers. ● Scientifique: Saisissez une valeur pour le nombre de décimales. ● Fractionnel: Saisissez la valeur d’arrondi pour les fractions. ● Pourcentage: Saisissez une valeur pour le nombre de décimales. Les valeurs sont multipliées par 100 et s’affichent avec le symbole de pourcentage. ● Dimension: Cette option affiche l’unité actuelle après le nombre. ● Surface Cette option affiche l’unité de surface actuelle après le nombre. ● Volume: Cette option affiche l’unité de volume actuelle après le nombre. ● Angle: Sélectionnez la précision (degrés, minutes, secondes ou nombres jusqu’à la huitième décimale). ● Date: Sélectionnez un format de date.
Valeur par défaut	Saisissez une valeur par défaut. Saisissez une valeur par défaut pour les types de champ Nombre entier et Nombre réel.

9. Lorsque vous éditez la géométrie et les champs de texte de l’étiquette, cliquez sur Quitter mise en forme étiquette et cliquez sur OK dans la boîte de dialogue « Style d’étiquette de données ». Le nouveau style est ajouté au Gestionnaire des ressources pour le fichier actif. Vous pouvez à présent l’utiliser avec l’outil Étiquette de données.

Si une erreur se trouve dans la définition d’un champ, comme des paramètres de deux types d’objet différents ou des propriétés de deux entités IFC, une alerte apparaît.

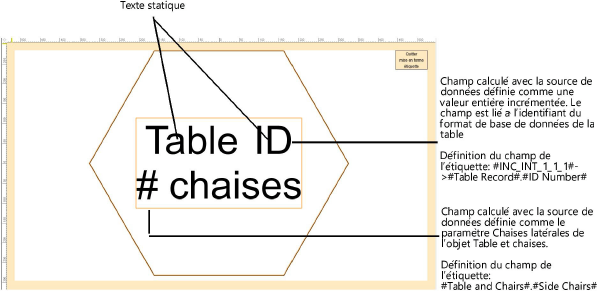

Exemple d’une étiquette de données sur mesure

L’exemple suivant montre une étiquette sur mesure pour les objets Table. L’étiquette possède deux objets statiques. Les deux champs dynamiques de texte correspondent à l’identifiant de la table qui est incrémenté à chaque étiquette et enregistré dans un format de base de données lié à chaque table et le nombre de chaises, extrait de l’objet lui-même.
