Commande |
Emplacement |
|
Lier un texte à un format de base de données |
Extra > Formats de base de données |
La commande Lier un texte à un format de base de données lie un texte d'un symbole au champ du format de base de données lié. Elle est très utile pour étiqueter des symboles dans le dessin avec une information uniquement, comme un numéro ou le prix. Pour utiliser cette commande, les symboles et les formats de base de données doivent être déjà placés dans le fichier.
Pour lier du texte à des formats de base de données dans un symbole:
1. Éditez le symbole 2D comme décrit dans Éditer un symbole.
2. Dans la fenêtre d'édition sur symbole sans aucun élément sélectionné, créez une ligne ou un bloc de texte.
Mettez en forme le texte selon la police et le style souhaité. Le texte en lui-même n'est pas très important pour le moment. Si vous le souhaitez, vous pouvez créer et attribuer une classe au texte.
3. Positionnez le texte à l'endroit exact où vous souhaitez voir apparaître la valeur du champ du format de base de données.
4. Laissez le texte sélectionné et sélectionnez la commande.
La boîte de dialogue « Choix d'un champ » apparaît.
5. Sélectionnez le format de base de données et le champ auquel vous voulez lier le symbole.
6. A partir de maintenant tous les symboles insérés apparaîtront avec le texte choisi.
7. Cliquez sur OK.
L'objet texte est ajouté au symbole, ainsi qu'à tous les exemplaires de ce symbole présent dans le dessin. La valeur par défaut du champ sélectionné remplace le texte de départ.
8. Cliquez sur Quitter en haut à droite de la fenêtre pour revenir au dessin.

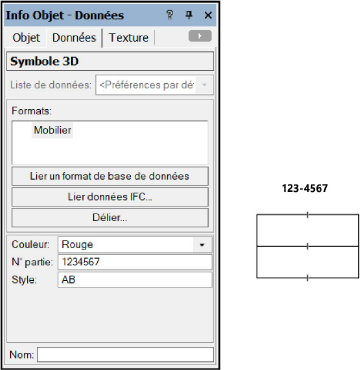

Lorsque vous placez le symbole dans le dessin, la valeur du champ du format de base de données pour ce symbole apparaît. Si vous voulez éditer le texte du symbole, il suffit de sélectionner le symbole et le format de base de données auquel il est lié sur l'onglet « Données » de la palette Info Objet et d'éditer le texte.
~~~~~~~~~~~~~~~~~~~~~~~~~
