Définir l’apparence des objets paramétriques au niveau du plan de coupe

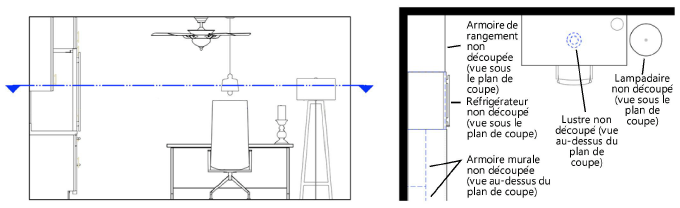

Pour des objets comme de la plomberie, des armoires et du mobilier qui apparaissent d’ordinaire non découpés même si le plan de coupe les traverse, vous pouvez définir comment les objets apparaissent lorsqu’ils intersectent le plan de coupe: comme s’ils étaient découpés par le plan de coupe ou comme s’ils se trouvaient devant/au-dessus du plan de coupe ou sous/derrière le plan de coupe.

L’affichage du plan de coupe peut également être défini pour les symboles dans les boîtes de dialogue « Création d'un symbole » et « Attributs du symbole » (voir Créer un symbole).

Pour définir comment l’objet paramétrique apparaît s’il intersecte le plan de coupe d’un viewport de coupe:

1. En fonction de l’élément pour lequel vous définissez l’affichage du plan de coupe (un objet paramétrique ou un style d’objet), cliquez avec le bouton droit de la souris sur la ressource ou l’objet et sélectionnez Options style d’objet ou Options objet paramétrique dans le menu contextuel.

La boîte de dialogue « Options de l’objet paramétrique » ou « Options du style d’objet » s’ouvre.

2. Si vous définissez l’affichage pour le style d’objet, indiquez si les paramètres s’appliquent au style ou à l’exemplaire de l’objet (voir Concept: Styles d’objet). Si vous définissez l’affichage d’un exemplaire de l’objet, vérifiez le statut des paramètres (par style ou par exemplaire) pour vous assurer que vous pouvez le définir pour l’objet. Cependant, le statut du paramètre peut être uniquement réglé dans la boîte de dialogue « Options du style d’objet ».

Champ

Description

Composants 2D

Pour définir les paramètres des composants 2D, voir Créer des composants 2D pour les symboles et les objets paramétriques.

Plan de coupe horizontale/verticale

(module d’extension Vectorworks requis)

Sélectionnez la façon sont l’objet apparaît s’il intersecte le plan de coupe dans les viewports de coupe horizontale et verticale.

● Montrer vue de coupe si découpé dans le viewport: Sélectionnez cette option pour que l’objet apparaisse découpé à l’endroit où il est traversé par le plan de coupe du viewport.

● Non découpé sous/derrière le plan de coupe si découpé dans le viewport: Sélectionnez cette option pour que l’objet apparaisse non découpé comme s’il se trouvait sous/derrière le plan de coupe.

● Non découpé devant/au-dessus du plan de coupe si découpé dans le viewport: Sélectionnez cette option pour que l’objet apparaisse non découpé comme s’il se trouvait au-dessus/devant le plan de coupe.

Cette préférence peut être modifiée pour chaque objet individuel dans un viewport de coupe (voir Définir l’apparence des objets individuels 3D dans des viewports de coupe).
