Modifier les propriétés des calques pour un viewport sur planche de présentation ou sur calque de des

Vous pouvez modifier l’opacité, l’ordre et les couleurs du calque d’un viewport à partir de la planche de présentation ou du calque de dessin (module d’extension Vectorworks requis). Les autres viewports, ainsi que les propriétés des calques de dessin, restent inchangés. Vous pouvez adapter les attributs du viewport pour présenter votre projet: plusieurs copies du même viewport peuvent avoir un aspect totalement différents.

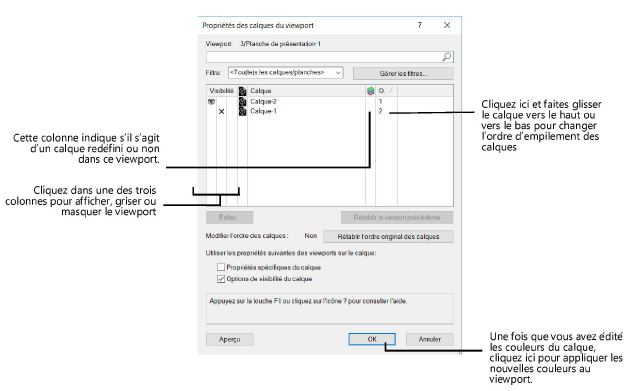

La boîte de dialogue « Propriétés des calques du viewport » s’ouvre. Modifiez la visibilité des calques ou redéfinissez les attributs du calque pour le viewport sélectionné.

Champ	Description
Barre de recherche	La casse n’est pas prise en compte. Saisissez certaines ou toutes les lettres du nom d’un calque et appuyez sur Enter. La liste est filtrée automatiquement en fonction des éléments correspondant au texte du filtre. Pour effacer une recherche, cliquez sur X.
Liste des filtres	Sélectionnez un filtre pour n’afficher que les éléments correspondant aux critères du filtre.
Gérer les filtres	Cliquez pour ouvrir une boîte de dialogue et ajouter, éditer, supprimer ou importer des filtres à la liste des calques (voir Filtrer et attribuer des étiquettes aux classes et calques).
Liste des calques	Vous voyez apparaître dans la liste le nom des calques ainsi que leur visibilité, leur statut d’édition, le statut de leurs couleurs et leur place dans l’ordre d’empilement. Cliquez sur le triangle dans l’en-tête d’une colonne active pour inverser l’ordre sur la base du paramètre de la colonne.
Visibilité	Cliquez sur les colonnes de visibilité d’une colonne pour modifier la visibilité du calque pour ce viewport. ● Colonne 1: Visible (les objets de ce calque apparaissent dans le viewport) ● Colonne 2: Masqué (les objets de ce calque n’apparaissent pas le viewport) ● Colonne 3: Grisé (les objets de ce calque apparaissent grisés dans le viewport)
(Source)	Cette colonne indique si le calque du viewport est identique au calque d’origine ou si il a été redéfini. Lorsque vous éditez un calque via le bouton Éditer, l’icône de redéfinition apparaît automatiquement. Cliquez sur Rétablir la version précédente pour rétablir les paramètres d’origine.
(Couleurs du calque)	Cliquez pour appliquer les couleurs du calque du viewport définies dans la boîte de dialogue « Éditer calque de dessin » (cliquez Éditer pour définir les couleurs, comme décrit dans l’étape suivante) et redéfinir les couleurs du calque de dessin. Ce paramètre est indépendant de l’option Appliquer les couleurs de calque dans les préférences du document.
# (ordre d’empilement)	Cette colonne indique la place du calque dans l’ordre d’empilement. Cliquez et faites glisser un calque dans la colonne pour modifier son emplacement. Cette colonne apparaît uniquement lorsque le viewport est en vue Plan 2D.
Éditer	Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Éditer calque de dessin » et redéfinir le calque sélectionné.
Rétablir la version précédente	Cliquez sur ce bouton pour rétablir les valeurs par défaut des paramètres dans la boîte de dialogue « Éditer calque de dessin » et supprimer l’icône de redéfinition dans la colonne Source.
Modifier l’ordre des calques	Vous voyez ici si l’ordre d’empilement des calques du viewport est différent de celui des calques du dessin. Cliquer sur Rétablir l’ordre original des calques pour rétablir l’ordre d’origine des calques du dessin.
Utilisez les propriétés suivantes des viewports sur calque de dessin pour: (module d’extension Vectorworks requis)	● Propriétés spécifiques du calque: Si le viewport sur planche de présentation contient un viewport sur calque de dessin non référencé dont les attributs du calque ont été redéfinis, cochez cette option pour utiliser les attributs du calque de dessin redéfinis dans le viewport et ignorer les attributs redéfinis ici pour le viewport sur planche de présentation. ● Options de visibilité du calque: Si le viewport sur planche de présentation contient un viewport sur calque de dessin non référencé dont les options de visibilité du calque ont été redéfinies, cochez cette option pour utiliser les options de visibilité définies dans le viewport et ignorer les options de visibilité définies pour le viewport sur planche de présentation. Ces options n’ont aucun effet sur les viewports sur calque de dessin référencés.
Aperçu	Cliquez pour obtenir un aperçu des préférences définies pour le calque dans le viewport sélectionné.

3. Pour redéfinir les propriétés du calque (pour l’apparence du viewport), sélectionnez un ou plusieurs calques du viewport dans la liste et cliquez sur Éditer.

4. Les mêmes paramètres sont d’application lorsque vous créez un calque de dessin (voir Définir les propriétés des calques); pour les calques du viewport, seuls l’ordre d’empilement, le mode de transfert ou l’opacité ainsi que les couleurs peuvent être édités. Ces modifications s’appliquent au viewport actif uniquement. Vous pouvez les transférer à un autre viewport via l’outil Pipette.

Vous pouvez contrôler les couleurs des calques du viewport indépendamment de celles du calque de dessin. Cliquez sur Couleurs pour redéfinir la couleur de remplissage et de trait pour le calque du viewport sélectionné. Pour voir les effets des modifications, vous devez avoir sélectionné l’option Appliquer les couleurs de calque dans la boîte de dialogue « Propriétés des calques du viewport » du viewport sélectionné. Vous pouvez rapprocher cette condition de celle qui vous oblige à cocher l’option Appliquer les couleurs de calque dans les préférences du document pour voir les préférences définies pour les couleurs d’un calque de dessin, comme décrit dans Définir les couleurs d’un calque.

5. Cliquez sur OK pour revenir à la boîte de dialogue « Propriétés des calques du viewport ».

6. Cliquez sur OK pour revenir à la planche de présentation ou au calque de dessin.
