DesignSeries00140.pngCréer des poteaux et des pilastres

Mode

Outil

Configuration Trousse

Modes pour  L’outil Insertion de symbole

Poteau


        Paysage, Spotlight: Architecture (poteau basique)

        Architecture: Architecture (fonctionnalités supplémentaires)

Modes pour  L’outil Insertion de symbole

Pilastre


Architecture: Architecture

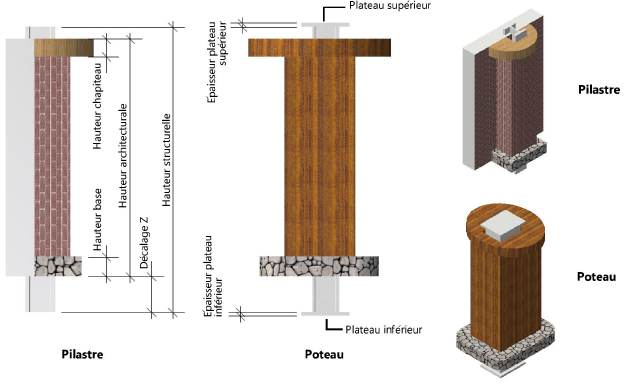

Toujours dans Vectorworks Architecture, vous pouvez créer des poteaux/pilastres à des fins architecturales, structurelles ou les deux. Utilisez l’outil Poteau ou Pilastre pour dessiner un objet qui non seulement reflète l’apparence d’un poteau ou d’un pilastre mais qui les définit également en termes structurels et que vous pouvez utiliser pour l’analyse technique du bâtiment. Les éléments structuraux et architecturaux peuvent être visibles ou masqués. Vous pouvez également choisir de placer l’ID du poteau dans le dessin. De plus, dans Vectorworks Architecture, le poteau ou le pilastre peuvent être exportés au format IFC pour l’échange avec des programmes d’analyse structurelle.

Un pilastre peut être placé dans un mur (contrairement à un poteau). La hauteur d’un pilastre inséré dans un mur peut être définie relativement au mur.

Pour créer un poteau ou un pilastre:

1.      Sélectionnez l’outil, le mode d’insertion et le mode d’alignement souhaité.

2.      Dans la Barre des modes, cliquez sur Symbole actif pour sélectionner une ressource existante dans le Navigateur des ressources ou cliquez sur le bouton Préférences et définissez les paramètres par défaut pour créer un objet sur mesure.

3.      Cliquez dans le dessin pour placer l’objet et cliquez une nouvelle fois pour définir l’angle de rotation de l’objet. Vous pouvez éditer les propriétés du mur via la palette Info Objet.

Pour créer un fût, un chapiteau ou une base circulaire ou carré(e), saisissez la même valeur pour la largeur et la profondeur.

Vous pouvez également créer un style d’objet, une fois que vous avez placé l’objet dans le dessin, qui combinera les paramètres du style (avec une valeur fixe établie par le style) et des paramètres spécifiques à l’objet lui-même (que vous pouvez définir indépendamment pour chaque exemplaire de l’objet dans le dessin). Voir Créer des styles d’objet.

Paramètres d’un poteau basique

Vous pouvez créer des poteaux basiques avec Vectorworks Paysage et Spotlight.


Arch00144.pngParamètres des poteaux et pilastres (Vectorworks Architecture)

Dans Vectorworks Architectur, il est possible de créer une poteau ou un pilastre architectural.


~~~~~~~~~~~~~~~~~~~~~~~~~

Exporter des poteaux et des pilastres au format IFC
