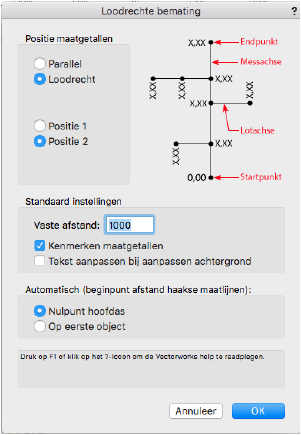

Positie maatgetallen

Hier bepaalt u hoe de maatgetallen worden uitgelijnd ten opzichte van de maatlijnen. U kunt kiezen om de maatgetallen parallel of loodrecht op de maatlijnen weer te geven, en om ze aan de rechter- of linkerkant te plaatsen.

Vaste afstand

Bepaal hier voor maatlijnen met een vaste afstand en automatische bematingen met welke onderlinge afstand de maatlijnen moeten worden ingevoegd op de hoofdas.

Kenmerken maatgetallen

Vink deze optie aan om voor maatgetallen een afzonderlijke achtergrond- en tekstkleur in te stellen (zie Afzonderlijke kenmerken voor maatgetallen instellen).

Tekst aanpassen bij aanpassen achtergrond

Vink deze optie aan om bij het creëren van een nieuwe loodrechte bemating, de vulling van de maatgetallen automatisch aan te passen naargelang de achtergrond. Als er zich onder het maatgetal een object bevindt, zal het tekstveld een doorzichtige vulling krijgen zodat het onderliggende object volledig zichtbaar blijft. Is er daarentegen geen object, of overlapt het maatgetal het object maar een beetje, dan zal het tekstveld een egale vulling krijgen.

Automatisch (beginpunt haakse maatlijnen)

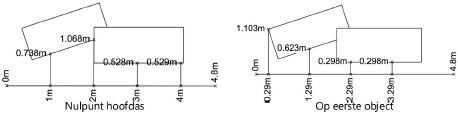

Bepaal hier voor automatische maatlijnen de plaats van de eerste maatlijn. Als u kiest voor Nulpunt hoofdas, zal de eerste maatlijn op een vaste afstand van het nulpunt worden getekend. Kiest u voor Op eerste object, dan zal de eerste maatlijn ter hoogte van het eerste object worden geplaatst.
