Loodrechte bematingen bewerken

Het is mogelijk om de individuele maataanduidingten van een loodrechte bemating te verslepen. Selecteer hiervoor de loodrechte bemating en versleep daarna de controlepunten naar een andere locatie. Merk op: het begin- en eindpunt van de hoofdas kunnen slechts in het verlengde worden verplaatst. Maataanduidingen op de maatlijnen kunt u wel vrij horizontaal en verticaal bewegen en eventueel zelfs naar de andere zijde van de hoofdas verplaatsen.

Een maataanduiding toevoegen

Als u een haakse maatlijn wilt toevoegen, klikt u met de rechtermuisknop of met de ctrl-toets ingedrukt (Mac) op de loodrechte bemating en selecteert u Voeg maataanduiding toe. Klik op de plaats waar u de aanduiding wenst toe te voegen.

Een maataanduiding verwijderen

Het is ook mogelijk om afzonderlijke maatlijnen van een loodrechte bemating te verwijderen. Om dit te doen, klikt u met de rechtermuisknop op de maataanduiding of links (op de horizontale as) van de maataanduiding die u wilt verwijderen. Selecteer dan het commando Verwijder maataanduiding in het contextmenu.

Afzonderlijke kenmerken voor maatgetallen instellen

U kunt voor de verschillende maatgetallen van een loodrechte bemating afzonderlijke kenmerken instellen om de maatgetallen te benadrukken. Ga als volgt te werk:

1. Selecteer de loodrechte bemating. Vink in het Infopalet de optie Kenmerken maatgetallen aan.

2. Klik met de rechtermuisknop op een maatgetal en selecteer in het contextmenu de optie Kenmerken maatgetallen.

3. In het dialoogvenster dat wordt geopend, kunt u de kenmerken naar wens aanpassen.

Loodrechte bematingen via Infopalet wijzigen

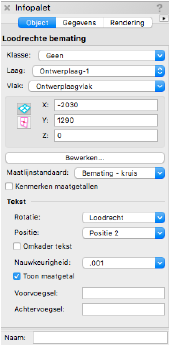

U kunt een loodrechte bemating in de tekening ook wijzigen door de gegevens in het Infopalet aan te passen.

Veld	Omschrijving
Bovenste deel	Dit deel van het Infopalet is hetzelfde voor alle objecttypen en wordt in de sectie over het Infopalet in detail besproken. U vindt hier de naam van het type object, de klasse en laag waartoe het object behoort en het vlak waarop het zich bevindt.
Laag / vlak	Bepaal hier de coördinaten op het ontwerplaagvlak of werkvlak.
Bewerken	Met deze knop roept u het dialoogvenster “Loodrechte bemating” op (zie Instellingen loodrechte bemating). Pas hier de instellingen aan voor de geselecteerde loodrechte bemating.
Maatlijnstandaard	Selecteer een maatlijnstandaard voor de loodrechte bemating.
Kenmerken maatgetallen	Vink deze optie aan om voor maatgetallen een afzonderlijke achtergrond- en tekstkleur in te stellen (zie Afzonderlijke kenmerken voor maatgetallen instellen).
Rotatie	Hiermee bepaalt u hoe de maatgetallen wordt uitgelijnd ten opzichte van de maatlijnen. U kunt kiezen om de maatgetallen parallel of loodrecht op de maatlijnen weer te geven, en om ze aan de rechter- of linkerkant te plaatsen.
Omkader tekst	Vink deze optie aan om de maatgetallen te omkaderen.
Nauwkeurigheid	Selecteer de nauwkeurigheid waarmee u de maatgetallen wenst weer te geven. Merk op: afhankelijk van de instellingen in het dialoogvenster ‘Eenheden’ wordt de afronding decimaal of in breukvorm weergegeven. De nauwkeurigheid die u opgeeft in het Infopalet overschrijft de instellingen in het dialoogvenster ‘Eenheden’.
Toon maatgetal	Vink deze optie aan om de maatgetallen te tonen; vink deze optie uit om de maatgetallen te verbergen. Merk op: deze optie heeft geen invloed op de weergave van het voor- of achtervoegsel.
Voorvoegsel / Achtervoegsel	Geef hier een voorvoegsel en/of achtervoegsel voor de maatgetallen op.
