Tworzenie stylów obiektów do etykiet danych

W bibliotekach Vectorworks znajduje się wiele powszechnie używanych etykiet, takich jak znaczniki daty i etykiety ID przeznaczone do okien i drzwi. Jeśli jednak potrzebujesz etykiety, którą można zastosować do innego typu obiektu (np. do kolumn) lub wyświetlania innych danych (np. wymiarów okien), utwórz niestandardowy styl etykiety.

Styl etykiety umożliwia zdefiniowanie stałych wartości dla niektórych parametrów stylu i zastosowanie ich do wszystkich egzemplarzy korzystających z tego stylu, zachowując jednocześnie możliwość edytowania pozostałych parametrów w poszczególnych wystąpieniach tej etykiety (zob. Zagadnienie: Style obiektów parametrycznych dla obiektów parametrycznych). Utworzony styl etykiety danych będzie można wybrać z Próbnika zasobów na Pasku trybów lub w oknie dialogowym „Ustawienia etykiety danych”.

● Wybierz z Menedżera zasobów istniejącą etykietę danych (zasób) z bieżącego pliku jako obiekt wyjściowy. Kliknij zasób prawym przyciskiem myszy, a następnie wybierz z menu kontekstowego polecenie Edytuj.

● Zaznacz istniejącą etykietę danych na rysunku jako obiekt wyjściowy. Z listy rozwijanej Styl w palecie Info wybierz opcję Usuń styl. Zaznacz polecenie Utwórz styl obiektu parametrycznego lub kliknij etykietę prawym przyciskiem myszy i wybierz z menu kontekstowego polecenie Nowy styl obiektu z obiektu parametrycznego bez stylu. W oknie dialogowym „Utwórz symbol” zaznacz folder docelowy dla stylu obiektu.

3. Następnie w zakładce Linia wskaźnikowa zdefiniuj parametry linii wskaźnikowej.

Parametr	Opis
Użyj linii wskaźnikowej	Zaznacz tę opcję, aby wyposażyć etykietę w linię wskaźnikową. Następnie zdefiniuj parametry linii wskaźnikowej.
Typ linii wskaźnikowej	Wybierz z listy rozwijanej typ narysowanej linii wskaźnikowej: linia, łuk lub krzywa Béziera.
Domyślna dł. ramienia	Wprowadź domyślną długość ramienia (w jednostkach dokumentu) lub wprowadź 0 (zero), aby nie rysować ramienia. Po wstawienia ramienia można przesunąć punkt kontrolny, aby dostosować jego długość.
Promień linii wskaźnikowej	Jeśli jako Typ linii wskaźnikowej wybrałeś opcję „Łuk”, wprowadź promień łuku (w jednostkach dokumentu).
Znacznik	Zaznacz tę opcję, aby wstawić znacznik na końcu linii wskaźnikowej, a następnie zaznacz styl znacznika (zob. Znaczniki).
Klasa linii wskaźnikowej	Zaznacz istniejącą klasę lub utwórz nową. Zaznacz <Klasa etykiety danych>, aby umieścić linię wskaźnikową w tej samej klasie co etykieta danych.
Położenie w poziomie	Określ położenie ramienia po lewej albo po prawej stronie. Zaznacz opcję Automatycznie, aby ramię automatycznie wstawić po lewej albo po prawej stronie w zależności od położenia etykiety.
Przesuń _ z obiektem	Określ, czy w momencie przesuwania skojarzonego obiektu wraz z obiektem obracać ma się cała etykieta danych czy tylko zakończenie linii wskaźnikowej.
Wielokrotne punkty podłączenia	Gdy zaznaczysz te opcję, linia wskaźnikowa z etykietą zostaną powiązane w najbliższym punkcie podłączenia, zdefiniowanym za pomocą miejsc geometrycznych w układzie etykiety.

Parametr	Opis
Wyrównaj do ścian/obiektów	Zaznacz tę opcję, aby obrócić etykietę danych o ten sam kąt co obiekt skojarzony z etykietą. Jeśli obiekt oznakowany za pomocą etykiety jest ścianą, etykieta danych zostanie obrócona tak, jakby była wstawiona w ścianę.
Wyrównanie do ściany	Określ część ściany, do której ma zostać wyrównana etykieta: oś, lewa/prawa krawędź ściany albo pod dowolnym kątem.
Zawsze pokazuj okno Edytuj dane etykiety	Jeśli zaznaczysz tę opcję, za każdym razem, gdy wstawisz egzemplarz tej etykiety do rysunku, wyświetlone zostanie okno dialogowe umożliwiające samodzielne wprowadzenie danych.
Skalowanie:	Dostosuj typ skalowania. ● Jeśli wybierzesz skalowanie symetryczne, wysokość i szerokość zostaną pomnożone przez ten sam Współczynnik skali. ● Jeśli wybierzesz skalowanie asymetryczne, szerokość zostanie pomnożona przez Współczynnik X, natomiast wysokość przez Współczynnik Y.
Skaluj tekst	Zaznacz tę opcję, aby przeskalować tekst etykiety wraz z etykietą przy użyciu współczynników skali. W przypadku skalowania asymetrycznego rozmiarem tekstu steruje Współczynnik X, natomiast położeniem tekstu obydwa współczynniki.
Współczynnik X/Y	Wprowadź współczynnik skalowania etykiety (np. wpisz współczynnik równy 2, aby dwukrotnie zwiększyć rozmiar etykiety lub równy 0,5, aby zmniejszyć jej oryginalny rozmiar o połowę).
Edytuj układ etykiety	Kliknij ten przycisk, aby włączyć tryb edycji układu etykiety, w którym można dostosować geometrię i pola etykiety (zob. kroki 7 i 8).

5. Otwórz zakładkę Autorozmieszczenie i określ w niej domyślne położenie etykiet wstawianych za pomocą trybu Więcej obiektów. Wymiary wyrażane są w jednostkach dokumentu.

Parametr	Opis
Odległość według	Określ, w jaki sposób chcesz wyznaczyć położenie etykiety danych: względem układu współrzędnych oznakowanego obiektu czy względem osi strony. Aby użyć orientacji obiektu z etykietą, wyświetl rysunek w rzucie 2D/głównym.
Odległość X / Odległość Y	Wprowadź odległość X i Y między etykietą a punktem środkowym bryły brzegowej oznakowanego obiektu, rzutowanego na płaszczyznę adnotacji.
Długość linii wskaźnikowej	Jeśli zaznaczyłeś opcję Użyj linii wskaźnikowej, wprowadź długość domyślnej linii wskaźnikowej.
Kąt linii wskaźnikowej	Jeśli zaznaczyłeś opcję Użyj linii wskaźnikowej, wprowadź kąt obrotu domyślnej linii wskaźnikowej.

6. Otwórz zakładkę Domyślne i określ dla każdego dynamicznego obiektu tekstowego kolejną wartość (w przypadku automatycznie numerowanych pól) lub domyślną wartość (jeśli taka ma zastosowanie).

W trybie edycji możesz nakreślić za pomocą narzędzi przeznaczonych do rysowania obiektów płaskich geometrię etykiety. Należy pamiętać, że w trybie edycji zastosowanie mają jednostki dokumentu. Środek układu współrzędnych (0,0) będzie zawsze pierwszym punktem podłączenia dla linii wskaźnikowej (jeśli etykieta została wyposażona w linię wskaźnikową). Aby zdefiniować alternatywny punkt podłączenia, dodaj miejsce geometryczne 2D do geometrii i zaznacz w oknie dialogowym „Styl etykiety danych” opcję Wielokrotne punkty podłączenia.

8. Użyj narzędzia Tekst, aby dodać do etykiety tekst statyczny i/lub dynamiczny. Widok takiego tekstu można zdefiniować w palecie Info. Aby uzyskać więcej informacji na temat dostępnych opcji, zob. Formatowanie tekstu.

● Tekst dynamiczny wyświetla informacje na temat oznakowanego obiektu (np. szerokość drzwi) i pokazuje się na każdej etykiecie zamiast obiektu tekstowego. Aby utworzyć tekst dynamiczny, zaznacz obiekt tekstowy, a następnie zaznacz w palecie Info opcję Użyj dynamicznego tekstu. Następnie kliknij przycisk Zdefiniuj pole etykiety, aby otworzyć okno dialogowe Zdefiniuj pole etykiety.

Parametr	Opis
Etykieta pola	Wprowadź tekst, który zostanie wyświetlony dla tego pola w układzie etykiety oraz w oknie dialogowym Edytuj dane etykiety.
Zmienna	Zaznacz tę opcję, aby użyć danych pobranych z rysunku lub aby użyć automatycznie rosnących liczb lub liter. W tym samym polu mogą jednocześnie występować różne źródła danych.
Bieżąca definicja pola etykiety	W tym polu zmienne wstawiane są automatycznie na podstawie określonych przez użytkownika źródeł danych i przeznaczeń (docelowych) danych. Dodatkowo można ręcznie wstawić tekst statyczny lub znaki interpunkcyjne, a także podstawowe operacje arytmetyczne (mające zastosowanie tylko do pól liczbowych). Aby na przykład wyświetlić cenę urządzenia ze zniżką 10 proc. od rzeczywistej ceny w rekordzie urządzenia, można wpisać następującą formułę: #Appliance Record#.#Price# + #Appliance Record#.#Price# * 0.1
Źródło danych	Wybierz z listy rozwijanej źródło danych, które mają zostać wyświetlone w etykiecie. Dla każdego źródła dostępne są różne opcje. ● Parametry obiektu: Wybierz z listy rozwijanej Nazwę obiektu i Nazwę parametru (np. Szafka dolna i Głębokość). ● Rekord: Wybierz z listy rozwijanej Nazwę rekordu i Nazwę pola (np. Parametry rośliny i Stanowisko). ● Jednostka IFC: Aby wyświetlić wartości wchodzące w skład danego zestawu właściwości (np. „Classification”) bez względu na jednostkę IFC obiektu, wybierz z listy rozwijanej opcję „Każda jednostka IFC”. Następnie wybierz z kolejnej listy rozwijanej Nazwę zestawu właściwości i Nazwę właściwości. Aby wyświetlić dane dla konkretnej jednostki IFC, wybierz z listy rozwijanej opcję „Wybierz nową jednostkę IFC”. Następnie wybierz obiekt w oknie dialogowym „Wybierz obiekt IFC”. Wybrany obiekt wyświetlony zostanie w polu Jednostka IFC. Następnie wybierz z kolejnej listy rozwijanej Nazwę zestawu właściwości i Nazwę właściwości. Aby zastosować jedną z wartości „bazowych” jednostki IFC (np. „Nazwę”), wybierz nazwę jednostki IFC z listy Nazwa profilu właściwości. ● Funkcja obiektu: Wybierz z listy rozwijanej Funkcję specyficzną dla danego obiektu (np. „Pole powierzchnie”). ● Ogólna funkcja: Wybierz z listy rozwijanej ogólną Funkcję (np. „Nr arkusza prezentacji”). ● Wartość przyrostu: Wybierz format wartości przyrostu (liczbę całkowitą, małą literę, wielką literę). Następnie kliknij Ustawienia sekwencji, aby wprowadzić Wartość początkową, Przyrost i Następna wartość. ● Jeśli wybierzesz źródło danych wyrażone w jednostkach (np. wymiary, powierzchnię, objętość lub kąt), wyświetlone zostaną dodatkowe pola, umożliwiające określenie Jednostek i Dokładności. Zaznacz opcję Pokaż symbol jednostki, jeśli chcesz, aby przy każdej wartości pojawiał się symbol jednostki.
Połącz z polem obiektu	Zaznacz tę opcję, aby połączyć etykietę danych z polem skojarzonym z obiektem. Załóżmy, że mamy na rysunku etykietę strefy wyświetlającą jej Nazwę, pobraną z parametrów obiektu. Jeśli połączymy to pole etykiety z polem Nazwa w rekordzie IFC strefy, wówczas rekord IFC zostanie automatycznie zaktualizowany w momencie oznakowania strefy za pomocą etykiety danych.
Przeznaczenie docelowe danych	Określ przeznaczenie docelowe pobranych danych. W zależności od wybranego przeznaczenia docelowego dostępne są inne opcje. ● Parametry obiektu: Wybierz z listy rozwijanej Nazwę obiektu i Nazwę parametru (np. Szafka dolna i Głębokość). ● Rekord: Wybierz z listy rozwijanej Nazwę rekordu i Nazwę pola (np. Parametry rośliny i Stanowisko). ● Jednostka IFC: Zaznacz wybrany obiekt w oknie dialogowym „Wybierz obiekt IFC”. Wybrany obiekt wyświetlony zostanie w polu Jednostka IFC. Wybierz z listy rozwijanej Nazwę zestawu właściwości i Nazwę właściwości.
Dodaj do definicji	Po zdefiniowaniu źródła danych (oraz dodatkowego przeznaczenia docelowego danych, jeśli takie ma zastosowanie) możesz za pomocą tego przycisku dodać wybrane zmienne do pola Bieżąca definicja pola etykiety.
Niestandardowe pole	Zaznacz tę opcję, aby samodzielnie wpisać wartość dla tego pola etykiety.
Typ pola	Wybierz rodzaj wartości wprowadzanych do pola. ● Tekst: Pole przeznaczone do wpisywania ciągu znaków, takich jak słowo lub zdanie. ● Liczba całkowita: Pole przeznaczone do wpisywania liczb całkowitych (to pole zużywa mniej pamięci niż pole Liczba rzeczywista). ● Boolowski: Pole wyboru (prawda lub fałsz). ● Liczba rzeczywista: Pole przeznaczone do wpisywania ogólnych liczb lub liczb w określonym formacie, np. ułamków, wymiarów lub dat. Kliknij przycisk Format, aby zdefiniować format. ● Lista rozwijana: Jest to lista opcji do wyboru. Kliknij przycisk Format, aby zdefiniować opcje.
Definiuj	Jeśli jako Typ pola wybrałeś Listę rozwijaną, otwarte zostanie okno dialogowe „Dane”. Wprowadź dane/opcje wyboru, które pojawią się na liście. Oddziel poszczególne opcje, naciskając klawisz Enter (Windows) lub Return (Mac). Jeśli jako Typ pola wybrałeś Liczbę rzeczywistą, otwarte zostanie okno dialogowe „Format liczby”. Zaznacz żądany format liczby. ● Standardowy: Zaznacz tę opcję, aby zastosować standardowy format. ● Miejsca dziesiętne: Zaznacz tę opcję, aby zastosować format dziesiętny. Wprowadź liczbę miejsc dziesiętnych i/lub zaznacz pole separatora tysięcznego. ● Naukowe: Wprowadź liczbę miejsc dziesiętnych. ● Ułamkowe: Zaznacz tę opcję, aby zastosować format ułamkowy. Określ dokładność zaokrąglenia dla ułamka. ● Procent: Zaznacz tę opcję, aby zawartość w zaznaczonych polach zdefiniować jako procentową. Wartość zostanie przemnożona przez 100 i przedstawiona z symbolem procentu. Wprowadź liczbę miejsc dziesiętnych. ● Wymiary: Zaznacz tę opcję, aby zastosować format wymiarów. Po liczbie zostanie użyty bieżący symbol jednostki (np. „cm” w przypadku centymetrów). ● Wymiary - pow.: Zaznacz tę opcję, aby zastosować format powierzchni. Po liczbie zostanie użyta bieżąca jednostka powierzchni (np. „m²” w przypadku metrów kwadratowych). ● Wymiary - objętość: Zaznacz tę opcję, aby zastosować format objętości. Po liczbie zostanie użyta bieżąca jednostka objętości (np. „m³” w przypadku metrów sześciennych). ● Kąt: Zaznacz tę opcję, aby zastosować format kąta. Z listy rozwijanej Widok wybierz żądany format zapisu (np. stopnie, minuty lub sekundy. Ewentualnie liczby dziesiętne z dokładnością do ośmiu miejsc po przecinku). ● Data: Zaznacz tę opcję, aby zastosować format daty. Z listy rozwijanej Widok wybierz żądany format zapisu.
Domyślna wartość	Wprowadź domyślną wartość. To pole jest wymagane w przypadku liczb całkowitych i rzeczywistych.

9. Po ukończeniu edycji geometrii i pól tekstowych etykiety, kliknij przycisk Zamknij edycję układu etykiety i kliknij OK w oknie dialogowym „Styl etykiety danych”. Nowy styl zostanie dodany do Menedżera zasobów bieżącego pliku i będzie odtąd dostępny w narzędziu Etykieta danych.

Jeśli w definicji pola wystąpi błąd, np. znajdą się w nim parametry z dwóch różnych typów obiektów lub właściwości z dwóch różnych jednostek IFC, pojawi się ostrzeżenie.

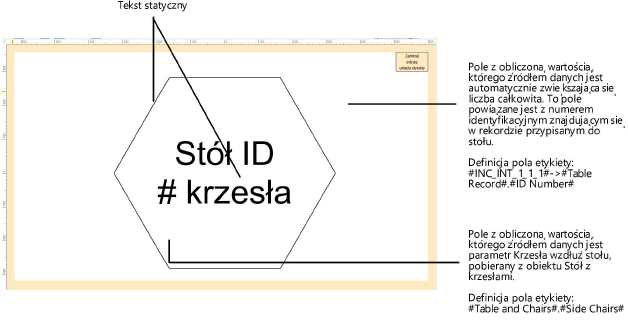

Przykład niestandardowej etykiety danych

Następujący przykład przedstawia niestandardową etykietę danych przeznaczoną do obiektów typu Stół z krzesłami. Etykieta zawiera dwa statyczne obiekty tekstowe. Dwa pola z dynamicznym tekstem to numer identyfikacyjny (ID) stołu (automatycznie rosnący z każdą kolejną etykietą i zapisywany w rekordzie powiązanym z każdym stołem) oraz liczba krzeseł (pobierana bezpośredniego z samego obiektu, czyli stołu z krzesłami).
