Gérer les sources lumineuses et les caméras Renderworks dans la palette Visualisation

La palette Visualisation offre un accès direct à toutes les lumières et caméras définies dans le dessin, y compris aux chemins d’animation. Elle permet d'ajouter, d'éditer, de dupliquer et de supprimer des lumières. La palette permet également de régler les paramètres de la lumière pour les viewports sélectionnés, sans modifier les lumières de la planche de présentation même ou des autres viewports.

● éditer des lumières du dessin, même si celles-ci se trouvent sur un calque masqué,

● créer des éclairages sur mesure pour des viewports sur planche de présentation

● gérer les lumières et caméras : créer, éditer, dupliquer, supprimer et trier,

● activez/désactivez les héliodons pour effectuer des études d’ensoleillement (module d'extension Vectorworks requis)

La palette Visualisation offre deux onglets : l'onglet « Lumières » et l'onglet « Caméras ». La palette Visualisation peut rester ouverte lorsque vous travaillez dans le dessin.

2. Vous triez les lumières et les caméras en cliquant sur l'en-tête de la colonne. Les sources lumineuses et les caméras peuvent être triées en cliquant sur l’en-tête de n’importe quelle colonne.

L’onglet « Lumières » fonctionne selon deux modes différents en fonction du type de couche (planche de présentation ou calque de dessin).

● Dans le cas d'un calque actif, toutes les lumières du dessin sont affichés ou toutes les lumières influençant la vue actuelle.

● Dans le cas d'une planche de présentation active, toutes les lumières du dessin sont affichées ou les lumières des viewports sélectionnés.

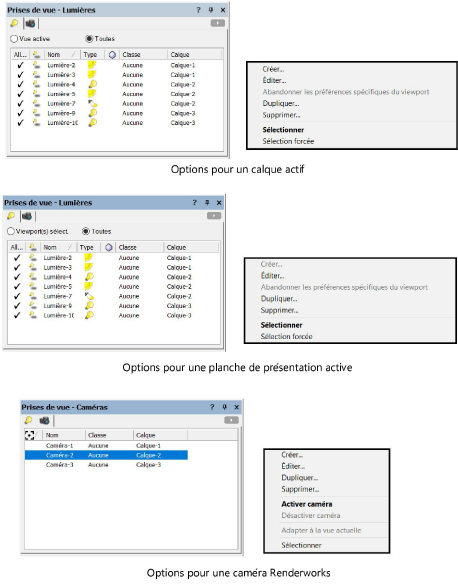

En fonction de l’action, différentes options apparaissent dans la palette Visualisation et le menu Visualisation. Pour ouvrir le menu Visualisation, cliquez sur le petit triangle en haut à droite de la palette ou cliquez avec le bouton droit de la souris pour ouvrir le menu contextuel.

Champ	Description
Onglet « Lumières »	Réglez sur cet onglet les paramètres des lumières.
Vue active	Sélectionnez cette option pour afficher uniquement les lumières qui modifie la vue active (lumière du calque actif et des classes visibles).
Viewport(s) sélectionné(s)	Sélectionnez cette option pour n’afficher que les lumières visibles dans les viewports sur planche de présentation sélectionnés. Avec ce mode, vous pouvez éditer les lumières pour personnaliser les options du viewport sélectionné uniquement. (D’autres commandes de la palette Visualisation pour la gestion de l’éclairage ne sont pas disponibles). Sélectionnez la commande Abandonner les préférences spécifiques du viewport pour revenir aux options d’éclairage d’origine du viewport.
Toutes	Sélectionnez cette option pour reprendre toutes les sources lumineuses du fichier.
Allumée	Un lumière cochée est une lumière active. Cliquez dans la colonne pour activer et désactiver la lumière.
Ombres portées	Chaque lumière a par défaut une ombre. Cliquez dans la colonne pour activer et désactiver l'ombre.
Préférences spécifiques	Pour les sources lumineuses de viewports sélectionnés, vous voyez ici si des préférences spécifiques ont été définies pour les sources lumineuses. ● Utilise les propriétés de calque: les paramètres de la source lumineuse sont identiques pour le calque et les viewports. ● Utilise les propriétés spécifiques du viewport: les paramètres de la source lumineuse ont été édités pour les viewports sélectionnés.
Nom	Vous voyez apparaître le nom de la source lumineuse (il correspond à celui en bas de la palette Info Objet).
Type	Cette colonne affiche le type de lumière : ● Soleil ● Point lumineux ● Spot ● Lumière sur mesure ● Lumière surfacique ● Lumière linéique
Conteneur de la lumière	Vous voyez ici si la lumière appartient à un autre objet. Si ce n’est pas le cas, cette colonne apparaît vide. ● Lumière contenue dans un groupe: la lumière apparaît dans un groupe. ● Lumière contenue dans un symbole: la lumière apparaît dans un symbole. Chaque exemplaire du symbole est repris dans la palette. Lorsque vous modifiez les lumières directement dans la palette Visualisation (que vous les allumez ou les éteignez, par exemple), cette modification est appliquée à tous les symboles. (Cependant, lorsque vous sélectionnez Visualisation > Éditer, vous éditez uniquement les propriétés de l’exemplaire du symbole). ● Lumière contenue dans un objet paramétrique: la lumière apparaît dans un objet paramétrique, comme un appareil d’éclairage (Vectorworks Spotlight requis). ● Lumière contenue dans un lien de calque: la lumière apparaît dans un lien de calque.
Classe/Calque	Indiquez la classe ou le calque de la source lumineuse.
Commandes de menu	Les commandes du menu de la palette Visualisation vous permettent de gérer et de sélectionner des sources lumineuses.
Créer	Sélectionnez cette commande pour ouvrir la boîte de dialogue « Créer une lumière » et créer un soleil, un point lumineux, un spot ou une lumière sur mesure sur le calque; voir Ajouter des sources lumineuses.
Éditer	Sélectionnez cette commande pour éditer les propriétés de la lumière sélectionnée. Dans le cas d'une sélection multiple, vous ne pouvez qu'éditer les propriétés communes.
Abandonner les préférences spécifiques du viewport	Sélectionnez cette commande pour restaurer les paramètres d’origine pour les viewports si vous avez édité des sources lumineuses dans les viewports sur planche de présentation sélectionnés.
Dupliquer	Sélectionnez cette option pour dupliquer la lumière sélectionnée et placer la copie sur le même calque et dans la même classe que la lumière d’origine.. Vous ne pouvez pas dupliquer les sources lumineuses incluses dans des symboles ou des objets paramétriques.
Supprimer	Sélectionnez cette commande pour supprimer la source lumineuse sélectionnée. Vous ne pouvez pas supprimer les sources lumineuses incluses dans des symboles ou des objets paramétriques.
Sélectionner	Sélectionnez cette commande pour sélectionner la lumière dans le dessin et centrer automatiquement la vue sur cette lumière ou son conteneur (vous pouvez également double-cliquer sur une lumière dans la palette Visualisation si elle se trouve dans la classe ou sur le calque actif). Les propriétés de la lumière peuvent être éditées dans la palette Info Objet ou en sélectionnant Visualisation > Éditer. Il est possible de sélectionner et d’éditer plusieurs lumières simultanément. Si la lumière ne se trouve pas dans la classe active ou sur le calque actif, utilisez la commande Sélection forcée. Pour cela, les sources lumineuses doivent être visibles.
Sélection forcée	Si la lumière ne se trouve pas dans la classe ou sur le calque actif, sélectionnez cette commande pour activer la classe ou le calque en question et centrer automatiquement la vue sur la lumière ou son conteneur (groupe ou symbole). Les propriétés de la lumière peuvent être éditées dans la palette Info Objet ou en sélectionnant Visualisation > Éditer. Vous ne pouvez pas utiliser cette commande pour sélectionner plusieurs sources lumineuses.
Onglet « Caméras »	L’onglet « Caméras » reprend les caméras et chemins d’animation présents dans le dessin pour vous permettre de les sélectionner, les activer et les éditer.
Caméra active	Cliquez dans la colonne pour activer/désactiver une caméra. La caméra peut être activée à partir du menu contextuel, en double-cliquant sur la caméra dans la palette Visualisation, en double-cliquant sur la caméra dans le dessin avec l’outil Sélection ou à partir de la palette Info Objet.
Nom	Vous voyez apparaître le nom de la caméra (il correspond à celui en bas de la palette Info Objet).
Classe/Calque	Classe/calque de la caméra.
Commandes de menu	Les commandes du menu de la palette Visualisation vous permettent de gérer et de sélectionner des caméras.
Créer (caméra Renderworks uniquement)	Sélectionnez cette option pour activer l'outil Caméra Renderworks.
Éditer (caméra Renderworks uniquement)	Sélectionnez cette option pour éditer la caméra.
Dupliquer	Sélectionnez cette option pour dupliquer la caméra sélectionnée.
Supprimer	Sélectionnez cette option pour supprimer la caméra sélectionnée
Activer caméra (disponible si aucune caméra/animation n’est activée)	Pour les caméras: Sélectionnez cette commande pour activer la vue de la caméra et afficher le témoin de viseur de la caméra active, lier la caméra à la vue actuelle du document, afin que les outils de visualisation, comme l’outil Survol ou Navigation, aient une influence sur la caméra et activer les effets de caméra Renderworks pour les rendus Renderworks optimal et Renderworks sur mesure. Pour les chemins d’animation: Sélectionnez cette commande pour sélectionner le chemin d’animation et afficher la vue de la caméra active. La caméra peut être activée en cliquant dans la colonne Caméra active, en double-cliquant sur la caméra dans la palette Visualisation, en double-cliquant sur la caméra dans le dessin avec l’outil Sélection ou à partir de la palette Info Objet.
Désactiver caméra (disponible si une caméra/animation est activée)	Pour les caméras: Sélectionnez cette commande pour délier la caméra de la vue active et supprimer le témoin de viseur de la caméra active, éviter que les outils de visualisation soient influencés par la caméra et désactiver les effets caméra Renderworks avec les modes de rendu Renderworks optimal et Renderworks sur mesure. Vous pouvez également désactiver la caméra en modifiant la vue pour que la caméra ne soit plus active (par exemple, si vous passez à une vue Plan 2D ou modifiez la visibilité des calques de sorte que le calque où se trouve la caméra n’est plus actif), en cliquant dans la colonne Caméra active de la palette Visualisation ou à partir de la palette Info Objet. Pour les chemins d’animation: Sélectionnez cette commande pour délier la caméra de la vue active, supprimer le témoin de viseur de la caméra active et éviter que les outils de visualisation soient influencés par la caméra. Toute action au niveau de la navigation autre que les images-clés ou la modifications dans la palette Info Objet désactive automatiquement la vue de la caméra. La même vue 3D sur mesure apparaît mais le lien au chemin d’animation n’est plus actif.
Adapter à la vue actuelle (caméra Renderworks uniquement)	Sélectionnez une caméra Renderworks désactivée et utilisez cette commande pour repositionner la vue 3D active afin qu’elle corresponde à celle de la caméra. Vous pouvez également cliquer sur Adapter à la vue actuelle dans la palette Info Objet. L’emplacement et l’orientation de la caméra est modifiée pour correspondre à la vue active. Cependant, les autres paramètres de la caméra restent inchangés.
Sélectionner	Sélectionnez cette commande pour sélectionner la caméra active et centrer automatiquement la vue sur cette caméra. Éditez les propriétés de la caméra dans la palette Info Objet ou en sélectionnant Visualisation > Éditer. Il est possible de sélectionner et d’éditer plusieurs caméras simultanément.
