Historiques des révisions et des versions du projet

Le Gestionnaire des cartouches crée des tableaux reprenant les informations des formats de base de données entretenues par les cadres cartouches cochés pour être inclus dans le Gestionnaire des cartouches.

Les données de révisions et de versions peuvent être extraites d’un cadre cartouche si vous utilisez la commande Créer un tableau d’après données du dessin (voir Créer des tableaux d’après les données du dessin).

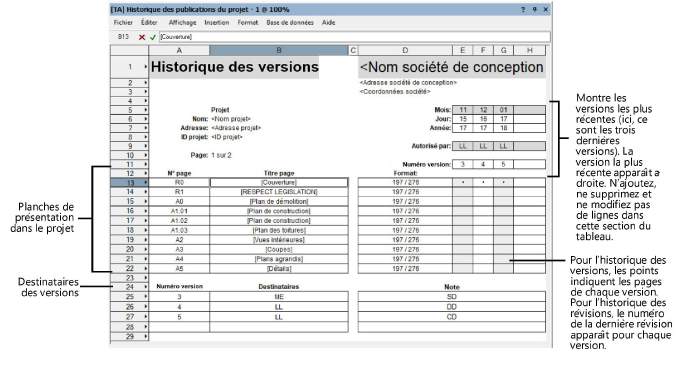

Lorsque vous exécutez les historiques des révisions et des versions, le nom du tableau dans le fichier reçoit automatiquement le numéro suivant comme suffixe. Le suffixe « -1 » est utilisé si l’historique se limite à une page alors que le programme aura recours à une série de nombre (1-, -2, -3, etc.) pour chaque page si l’option Créer pages/plusieurs tableaux est cochée. Le journal des révisions reçoit le suffixe reprenant la date de création du tableau.

Les tableaux prédéfinis portent les noms suivants et sont disponibles dans la bibliothèque standard (Vectorworks Bibliothèque\Ressources\Tableaux prédéfinis\Tableaux cartouche.vwx).

Vous pouvez personnaliser l’apparence du tableau (police, couleur, etc.), les intitulés et les données de l’entreprise, y compris le logo (voir Concept: Aperçu des tableaux) et les enregistrer dans le dossier Utilisateur afin de les réutiliser pour de futurs tableaux. Cependant, vous ne pouvez pas ajouter ou supprimer des lignes dans la section supérieure du tableau qui reprend la date des versions et les approbations, vu que les formules du tableau dépendent de ces lignes.

Dans la section « Tableaux » du Gestionnaire des cartouches, cliquez sur le type de tableau à créer et définissez les paramètres.

Champ	Description
Créer/Mettre à jour historique des versions/révisions ou journal de révisions de la planche	Cochez cette option pour créer/mettre à jour l’historique des versions ou des révisions d’un projet ou le journal de révision d’une planche de présentation. Un tableau est créé est enregistré en tant que ressource dans le fichier. Vous pouvez y accéder à partir du Gestionnaire des ressources. Le journal de révisions est un document complet reprenant toutes les révisions de toutes les planches de présentation du projet, triées par ID de page et par ordre de révision.
Nom du tableau	Saisissez un nom pour le tableau.
Limiter le nombre de versions/révisions de l'historique (Historique des versions/révisions du projet uniquement)	Cochez cette option pour ne montrer qu’un nombre limité des révisions/versions les plus récentes.
Afficher les ______ versions/révisions les plus récentes (Historique des versions/révisions du projet uniquement)	Saisissez le nombre de versions révisions à reprendre dans le tableau.
Créer pages/plusieurs tableaux	Cochez cette option pour insérer les données dans un tableau et ajouter des pages supplémentaires si nécessaire afin que le tableau apparaissent en entier. Cela est utile si une page ne peut pas contenir toutes les lignes. Si cette option est décochée, le tableau utilise une ligne de base de données et reprend toutes les planches de présentation sur une seule page Le tableau reprendra des informations des cadres cartouches provenant de fichiers externes uniquement si cette option est cochée.
Commencer à la ligne	Si vous créez un tableau sur plusieurs pages, indiquez la première ligne de la section dans le tableau pour le diviser sur plusieurs pages.
Nombre de lignes	Indiquez le nombre de lignes à placer après la valeur Commencer à la ligne pour répartir le tableau sur plusieurs pages.
Placer le tableau sur une planche de présentation	Cochez cette option pour inclure le tableau comme objet graphique sur une planche de présentation. Double-cliquez sur l’objet pour ouvrir le tableau et l’éditer (voir Éditer des tableaux).
Numéro planche de présentation	Saisissez le numéro de la planche de présentation.
Créer/Mettre à jour journal de révisions de la page	Cochez cette option pour créer un journal reprenant toutes les révisions de toutes les planches de présentation du projet, triées par ID de page et par ordre de révision. Un tableau est créé est enregistré en tant que ressource dans le fichier. Vous pouvez y accéder à partir du Gestionnaire des ressources. La création d’un nouveau journal met à jour le journal existant.

Révisions et versions de projets dans les tableaux personnalisés

● ='Title Block Revision Data-<ID révision>'.'<Field Name>', ou <ID révision> est l’index de la révision à partir de 1 pour la dernière révision créée, et <Field Name> est l’un des champs suivants: Number, Date, Note, Approval, Zone, Recipients, Publish Date.

● ='Title Block Issue Data-<ID version>'.'<Field Name>', ou <ID version> est l’index de la version à partir de 1 pour la dernière version créée, et <Field Name> est l’un des suivants: Number, Date, Note, Approval, Zone, Recipients, Publish Date.
