Modifier les propriétés des classes pour un viewport sur calque de dessin ou sur planche de présentat

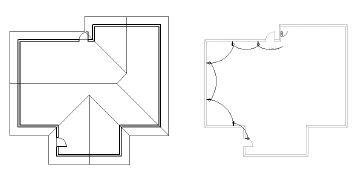

Vous pouvez modifier les attributs et la visibilité des classes d’un viewport sélectionné à partir de sa planche de présentation ou de son calque de dessin. Les attributs et la visibilité des classes pour les calques de dessin d’origine et les autres viewports resteront inchangés. Vous pouvez adapter les attributs du viewport pour présenter votre projet: plusieurs copies du même viewport peuvent avoir un aspect totalement différents.

Vous ne pouvez pas simultanément redéfinir des classes et visualiser des données pour un viewport.

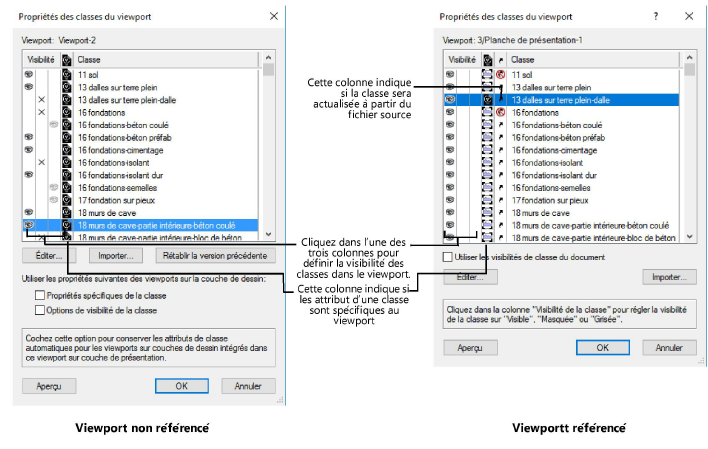

La boîte de dialogue « Propriétés des classes du viewport » s’ouvre. Les fonctionnalités de cette boîte de dialogue sont légèrement différentes pour les viewports référencés (module d’extension Vectorworks requis) et non référencés (internes). Modifiez la visibilité des classes ou redéfinissez les attributs des classes pour le viewport sélectionné.

Champ	Description
Barre de recherche	La casse n’est pas prise en compte. Saisissez certaines ou toutes les lettres du nom d’une classe et appuyez sur Enter. La liste est filtrée automatiquement en fonction des éléments correspondant au texte du filtre. Pour effacer une recherche, cliquez sur X.
Liste des filtres	Sélectionnez un filtre pour n’afficher que les éléments correspondant aux critères du filtre.
Gérer les filtres	Cliquez pour ouvrir une boîte de dialogue et ajouter, éditer, supprimer ou importer des filtres à la liste des classes (voir Filtrer et attribuer des étiquettes aux classes et calques).
Liste des calques	Vous voyez apparaître dans la liste le nom des classes ainsi que leur visibilité et leur statut d’édition. Cliquez sur le triangle dans l’en-tête d’une colonne active pour inverser l’ordre sur la base du paramètre de la colonne.
Visibilité	Cliquez sur les colonnes de visibilité d’une colonne pour modifier la visibilité de la classe pour ce viewport. ● Colonne 1: Visible (les objets de cette classe apparaissent dans le viewport) ● Colonne 2: Masquée (les objets de cette classe n’apparaissent pas le viewport) ● Colonne 3: Grisée (les objets de cette classe apparaissent grisés dans le viewport)
(Source)	Cette colonne indique si la classe du viewport est identique à la classe originale ou si elle a été redéfinie. Lorsque vous éditez une classe via le bouton Éditer, l’icône de redéfinition apparaît automatiquement. Cliquez sur Rétablir la version précédente pour rétablir les paramètres d’origine. ● Viewports non référencés: Toutes les classes utilisent les attributs des classes du document par défaut. Pour modifier l’apparence d’une classe dans ce viewport, cliquez sur Éditer et modifiez les paramètres. L’icône « spécifique aux viewports » apparaît automatiquement. Cliquez sur Rétablir la version précédente pour rétablir les paramètres d’origine. ● Viewport référencé: (module d’extension Vectorworks requis) Vu que les classes proviennent d’un fichier externe, l’icône « spécifique aux viewports » apparaît par défaut pour toutes les classes. Si la même classe existe dans le viewport et le fichier actif, les deux exemplaires de la classe restent complètement séparés. Les attributs de la classe seront édités par défaut dans le viewport à partir du fichier source lorsque vous mettez à jour la référence. Pour modifier l’apparence d’une classe pour ce viewport, laissez la Source comme spécifique au viewport. Cliquez ensuite sur Éditer et modifiez les paramètres de la classe. Indiquez également que la classe ne doit pas être actualisée à partir du fichier source. Sinon, les modifications seront supprimées la prochaine fois que vous mettez à jour la référence. Pour utiliser les mêmes options pour la classe dans le fichier et dans le viewport, cliquez sur la Source pour modifier ce paramètre. Si la classe du viewport n’existe pas dans le fichier, elle sera importée. Si vous avez choisi de mettre à jour la classe à partir du fichier source (), un message d’alerte vous demande de confirmer que vous souhaitez référencer la classe. Si vous répondez Oui, la classe du fichier et du viewport sera modifiée à chaque fois que le fichier source du viewport est actualisé. Si vous répondez Non, la Source reprend les attributs par défaut.
(Mise à jour) (viewports référencés uniquement)	Cette colonne indique lorsque la classe du viewport sera actualisée à partir du fichier source une fois que la référence est actualisée. Cliquez sur l’icône pour modifier la préférence
Utilisez les propriétés suivantes des viewports sur calque de dessin pour: (viewports sur planche de présentation uniquement)	Cochez ces options pour que le viewport conservent les modifications des attributs et de la visibilité des viewports sur calque de dessin compris dans le viewport sur planche de présentation.
Utiliser les visibilités de classe du document (viewports sur calque de dessin, module d’extension Vectorworks requis)	Cochez ces options pour appliquer la visibilité définie pour la classe. Cette option est activée automatiquement lorsque les liens de calque ou les calques référencés sont converties en viewports. Elle est décochée par défaut lorsque vous créez un nouveau viewport sur calque de dessin.
Éditer	Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Paramètres de classe » et modifier la classe uniquement dans le viewport sélectionné (voir Définir les propriétés des classes). Le bouton Éditer n’est pas disponible si vous utilisez les attributs dynamiques.
Importer	Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Importer attributs de classe » et importer les attributs du fichier. Les attributs peuvent être importés pour les classes sélectionnées dans la boîte de dialogue « Propriétés des classes du viewport » à partir des classes correspondantes ou d’une classe spécifique du fichier ou d’un viewport spécifique. L’outil Survol peut également transférer des attributs de classe modifiés d’un viewport à l’autre.
Rétablir version précédente	Cliquez sur ce bouton pour rétablir les attributs d’origine de la classe sélectionnée et supprimer toutes les modifications. L’icône de modification disparaît également de la colonne Source.
Utiliser les propriétés suivantes des viewports sur les calques de dessin (module d’extension Vectorworks requis) (module d’extension Vectorworks requis)	● Propriétés spécifiques du calque: Si le viewport sur planche de présentation contient un viewport sur calque de dessin non référencé dont les attributs de classe ont été redéfinis, cochez cette option pour utiliser les attributs de classe redéfinis dans le viewport et ignorer les attributs redéfinis ici pour le viewport sur planche de présentation. ● Options de visibilité du calque: Si le viewport sur planche de présentation contient un viewport sur calque de dessin non référencé dont les options de visibilité des classes ont été redéfinies, cochez cette option pour utiliser les options de visibilité définies dans le viewport et ignorer les options de visibilité définies pour le viewport sur planche de présentation..
Aperçu	Cliquez pour obtenir un aperçu des préférences définies pour les classes dans le viewport sélectionné.
