Créer une viewport de coupe horizontale

Les viewports de coupe horizontale créent une vue de coupe d’un modèle personnalisable de différentes façons, comme expliqué dans Créer un viewport de coupe.

● Pour créer une vue de coupe à partir d’un calque de dessin, rendz le calque de dessin actif.

● Pour créer une vue de coupe à partir d’un viewport existant, sélectionnez un viewport non découpé existant avec une vue Dessus, Dessous, Gauche, Droite, Face ou Arrière ou éditez les annotations d’un viewport non découpé.

● Pour créer une coupe d’une limitation de modèle, utilisez l’outil Sélection pour indiquer en surbrillance où commence la coupe sur la face horizontale de la limitation de modèle. (Voir Limitation du modèle.)

La boîte de dialogue « Créer un viewport de coupe horizontale » s’ouvre. Les paramètres disponibles dépendent de l’emplacement du viewport de coupe (planche de présentation ou calque de dessin). Les préférences peuvent être éditées par la suite à partir de la palette Info Objet ou de la boîte de dialogue des propriétés. Vous pouvez y avoir accès en cliquant avec le bouton droit de la souris sur le viewport et en sélectionnant Propriétés dans le menu contextuel.

Un viewport de coupe sur un calque de dessin reprend l’échelle du calque en question. ainsi que son mode de rendu.

Champ	Description
Nom du viewport: n° dessin de présentation/n° planche de présentation (planche de présentation uniquement)	Cochez cette option pour nommer le viewport de manière automatique : le Nom du viewport se compose alors du Numéro du dessin de présentation et du Numéro de la planche de présentation. Décochez cette option pour saisir un Nom sur mesure.
Nom sur mesure	Si l'option Nom du viewport: n° dessin de présentation/n° planche de présentation est décochée, vous pouvez ici choisir un nom spécifique pour le viewport. Ce nom doit être unique.
Créer sur la planche	Sélectionnez la planche de présentation ou le calque de dessin sur laquelle/lequel le viewport de détail sera créé ou sélectionnez Nouvelle planche de présentation/Nouveau calque pour créer une planche de présentation ou un calque de dessin. Si aucune planche de présentation n'est présente et que vous n'en créez pas de nouvelle, Vectorworks vous demandera d'en créer une lorsque vous cliquerez sur OK.
Étiqueter le viewport (planche de présentation uniquement)	Cochez cette option pour automatiquement créer une flèche de référence dans le dessin.
Numéro du dessin de présentation (planche de présentation uniquement)	Le numéro de dessin suivant disponible sur la planche de présentation sélectionnée apparaît automatiquement. Ce numéro apparaît sur le marqueur associé au viewport ainsi que sur toute étiquette présente dans les annotations du viewport. Ce numéro ne peut pas être utilisé deux fois sur une même planche de présentation.
Titre du dessin de présentation (planche de présentation uniquement)	Introduisez le titre du dessin de présentation pour chaque viewport. Ce nom s’affichera comme le titre de dessin pour tous les objets d’annotation (étiquettes, marqueurs, cadres cartouches) ajoutés au viewport. La longueur du titre se limite à 63 caractères. Si vous avez sélectionné l’option Synchronisation automatique des données dans les préférences du document, chaque modification de ce champ est effectuée automatiquement dans l’étiquette et inversement.
Calques	Cliquez pour régler la visibilité des calques de dessin.
Classes	Cliquez pour régler la visibilité des classes.
Échelle (planche de présentation uniquement)	Déterminez l'échelle du viewport de détail par rapport à la page. Sélectionnez une échelle ou choisissez Sur mesure et entrez une valeur adaptée dans le champ Échelle sur mesure 1.
Niveau de détail	Sélectionnez le niveau de détail des symboles et objets paramétriques dans le viewport (voir Personnaliser les niveaux de détail pour les composants 2D et 3D de symboles et d’objets paramétriques). Les composants de mur, de plancher et de toit apparaissent si vous sélectionnez l’option Moyen ou Élevé.
Projection (planche de présentation uniquement)	Sélectionnez le type de projection pour le viewport (voir Projection).
Perspective (planche de présentation uniquement)	Sélectionnez le type de perspective ou sélectionnez Sur mesure et définissez la Distance focale.
Préférences ligne de coupe (non applicable pour les viewports de coupe horizontale)	Pour les viewports de coupe verticale, cliquez sur ce bouton pour définir les attributs de la ligne de coupe; ces attributs sont ensuite appliqués par défaut aux nouveaux viewports de coupe (voir Ligne de coupe/vue). Les viewports de coupe horizontale n’utilisent pas de lignes de coupe.
Afficher les objets 2D ancrés	Cochez cette option pour afficher les objets plats dans le viewport de coupe. Les objets 2D ancrés visibles sont coupés s'ils se trouvent sur la ligne de coupe.
Afficher les composants 2D	Cochez cette option pour afficher les composants 2D (si disponibles) pour tous les exemplaires de symboles et d’objets paramétriques positionnés selon la normale du plan de l’écran du viewport (voir Concept: Composants 2D pour les symboles et les objets paramétriques). Si l’objet n’a pas de composant 2D pour la vue, le composant 3D apparaît. Pour les viewports sur calque de dessin, si l’option Afficher en vue 2D projetée est cochée, le fonctionnement est identique à celui des viewports sur planche de dessin. Décochez l’option Afficher en vue 2D projetée pour afficher les composants 2D seulement dans les coupes du viewport. Cela s’applique uniquement aux viewports avec un rendu Lignes visibles uniquement et une vue 3D en projection orthogonale.
Afficher en vue 2D projetée (calque de dessin uniquement)	Cette option devient disponible une fois que vous avez sélectionné le calque de dessin pour l’option Créer sur le calque. Cochez cette option pour afficher le viewport de coupe comme un objet « 2D projeté », comparable à un viewport de coupe sur planche de présentation. Si cette option est décochée, le viewport de coupe sera affiché dans la même vue que celle sélectionnée pour le calque.
Plan de coupe	Vous voyez apparaître ici la hauteur du plan de coupe définie dans la boîte de dialogue « Plan de coupe et parties externes ».
Par rapport à	Vous voyez apparaître ici l’élément (calque, étage ou niveau de référence) par rapport auquel est calculée la hauteur du plan de coupe définie dans la boîte de dialogue « Plan de coupe et parties externes ».
Plan de coupe et parties externes	Cliquez pour ouvrir la boîte de dialogue « Éditer plan de coupe et parties externes » et contrôler la hauteur du plan de coupe et la profondeur des parties externes sous et au-dessus du plan de coupe (voir Définir les plans de coupe et parties externes d’un viewport de coupe horizontale).
Afficher parties sous plan de coupe	Cochez cette option pour afficher les objets se trouvant sous le plan de coupe. Les objets 2D ancrés visibles sont coupés s'ils se trouvent sur la ligne de coupe.
Rendu principal/supplémentaire	Le rendu principal définit le mode de rendu pour le viewport. Pour donner à votre viewport l’apparence d’un croquis en le recouvrant de lignes, sélectionnez également un rendu supplémentaire (seuls les modes de rendu Filaire, Sketch,, Lignes visibles uniquement et Lignes cachées en pointillé sont disponibles pour le rendu supplémentaire). Pour certains modes, il est possible de définir les Préférences rendu principal/supplémentaire et de régler les paramètres de rendu. Pour les viewports de coupe sur calque de dessin, le mode de rendu principal est défini par les préférences du calque et le Rendu supplémentaire est disponible uniquement si l’option Afficher en vue 2D projetée est sélectionnée.
Préférences rendu principal/supplémentaire	Ce bouton est disponible si vous devez définir certains paramètres pour le mode de rendu sélectionné. Voir les sections suivantes: ● Préférences du style de sketch: Appliquer un style de sketch à un viewport ● Préférences OpenGL: Préférences OpenGL ● Préférences Renderworks sur mesure: Préférences Renderworks sur mesure ● Préférences Renderworks artistique: Préférences Renderworks artistique ● Préférences Lignes visibles uniquement, Lignes cachées en pointillé et Polygone ombré optimal: Préférences rendu des lignes
Afficher les remplissages 2D	Si vous avez sélectionné l’option Lignes visibles uniquement ou Lignes cachées en pointillé pour le Rendu principal, cochez cette option pour voir apparaître les remplissages 2D pour les objets ancrés visibles sous le plan de coupe (voir Attributs de remplissage). Le remplissage 2D des composants 2D apparaît également lorsqu’un remplissage est présent. Les remplissages 2D apparaissent dans les viewports de coupe sur planche de présentation et sur calque de dessin lorsque l’option Afficher les remplissages 2D est cochée.
Arrière-plan Renderworks (planche de présentation uniquement)	Sélectionnez l’arrière-plan Renderworks à utiliser pour les rendus en Renderworks; voir Appliquer un arrière-plan Renderworks. Si vous ne pouvez pas sélectionner un arrière-plan Renderworks , celui-ci sera défini par le style Renderworks. Sélectionnez donc l’arrière-plan désiré dans le style de rendu Renderworks; voir Styles de rendu Renderworks
Rendu objets cachés	Cliquez pour ouvrir la boîte de dialogue « Rendu des objets cachés d'après la classe » et définir l’apparence et les attributs de trait des objets situés sous le plan de coupe et cachés par d’autres objets (voir Afficher les objets 3D en fonction de leur classe dans des viewports de coupe). Cette option est disponible pour les viewports de coupe sur calque de dessin uniquement si l’option Afficher en vue 2D projetée est sélectionnée.

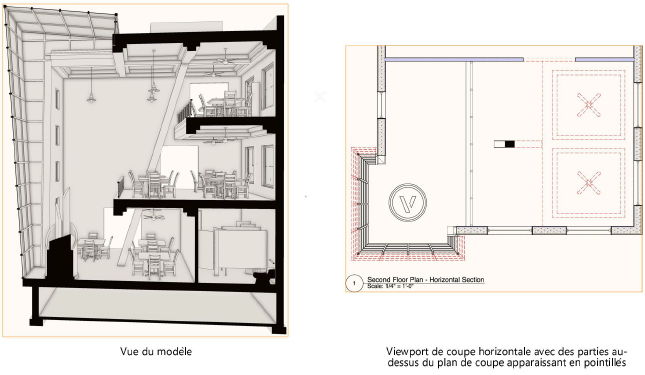

Afficher parties au-dessus du plan de coupe	Cochez cette option pour afficher la géométrie située au-dessus du plan de coupe. Cette option est disponible pour les viewports de coupe sur calque de dessin uniquement si l’option Afficher en vue 2D projetée est sélectionnée.
Affichage	Cliquez pour ouvrir la boîte de dialogue « Rendu des objets d'après la classe » et définir l’apparence et les attributs de trait des objets situés au-dessus du plan de coupe (voir Afficher les objets 3D en fonction de leur classe dans des viewports de coupe). Cette option est disponible pour les viewports de coupe sur calque de dessin uniquement si l’option Afficher en vue 2D projetée est sélectionnée.
Rendu des objets cachés	Cliquez pour ouvrir la boîte de dialogue « Rendu des objets cachés d'après la classe » et définir l’apparence et les attributs de trait des objets situés au-dessus du plan de coupe et cachés par d’autres objets (voir Afficher les objets 3D en fonction de leur classe dans des viewports de coupe). Cette option est disponible pour les viewports de coupe sur calque de dessin uniquement si l’option Afficher en vue 2D projetée est sélectionnée.
Paramètres avancés du viewport de coupe	Cliquez sur ce bouton pour définir les paramètres du viewport de coupe pour les attributs de la coupe; voir Paramètres avancés d’un viewport de coupe.

De plus, un viewport de coupe verticale est créé sur le calque ou la planche sélectionné(e). Ce calque ou cette planche devient active et contient le nouveau viewport de coupe.

Pour les viewports placés sur un calque, le dessin se trouve dans une vue Plan 2D mais vous pouvez modifier la vue de la coupe (vous pouvez également utiliser l’outil Survol pour visualiser la coupe).

Vous pouvez découper un viewport de coupe sur calque de dessin mais vous ne pouvez pas y ajouter d’annotations.
